Palladio
2021

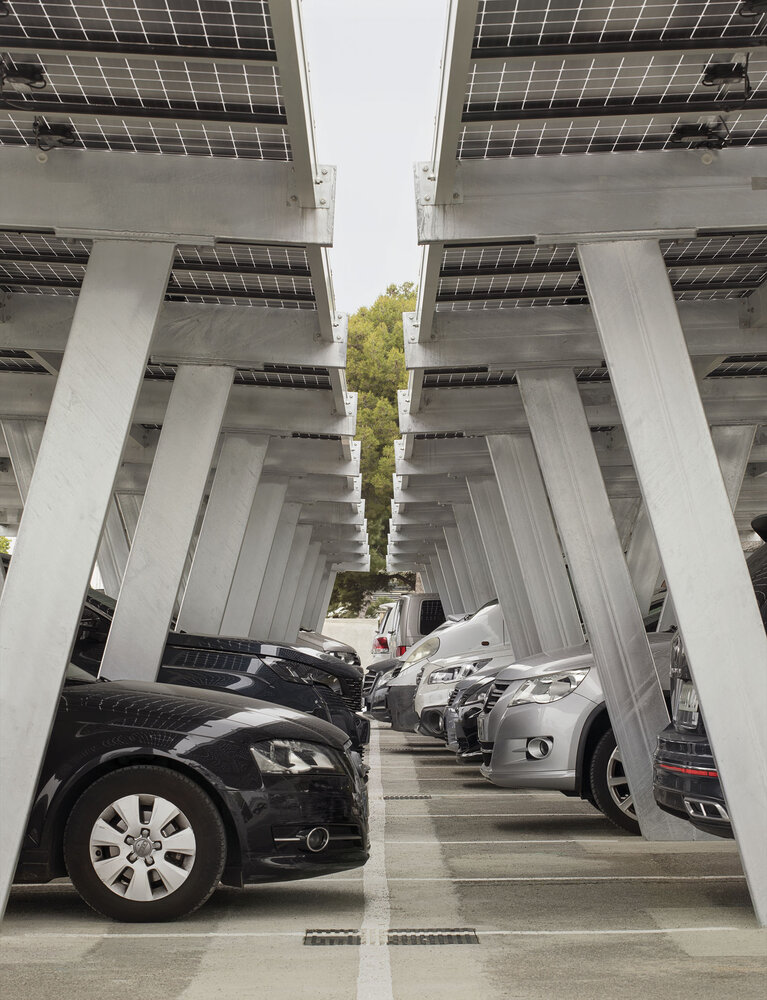

Weitläufige Parkplatzüberdachung mit flexiblen Gestaltungsmöglichkeiten und Solarzellen. Die mit Solarzellen ausgestattete Palladio-Parkplatzüberdachung lässt sich anhand einer wiederholten Aufstellung zu einer durchgehenden Fläche zusammenfügen, die ununterbrochen Schatten spendet und dem urbanen Raum Struktur verleiht.
Funktional und nachhaltig
Dank der nach hinten versetzten Säulen (eine pro Binderbalken) erleichtert die Struktur das Ein- und Ausparken. Die Dächer ruhen auf diesen Elementen und bilden eine durchgehende undurchlässige Oberfläche. Palladio steht für unser Engagement für praktischere und nachhaltigere urbane Räume.
Asymmetrisch
Type V
1x 1,5m lineare LED 22,5W
3300K 80CRI
CE, RoHS, IP67 (Schutz der Leuchten gegen das Eindringen von festen und flüssigen Stoffen)
Elektrische Klasse III
Asymmetrisch
Type V
4,8 kWp pro Modul (310 Wp x 15 Fotovoltaikmodule)
STC (Standard-Messbedingungen): 1000W/m2 Bestrahlungsstärke, AM 1.5 spektrale Verteilung Temperatur 25±2oC
CE, IP67 (Schutzgrad der Leuchten gegen das Eindringen von Festkörpern und Flüssigkeiten) DVE (Gesundheits- und Sicherheitsanforderungen), MCS (zertifizierte Einrichtung), BBA (British Board of Agrement), Elektrische Klasse II
CE
RoHs
IP67
Clase III
Weitläufige, schattenspendende Überdachung (25 m2), bestehend aus Modulen (1780 x 1052mm) aus doppeltem gehärtetem Glas (4 mm) mit in Polymer eingekapselten Hochleistungs-PERC-Solarzellen. Tragestruktur mit zwei V-Säulen, zwei Binderbalken (260 x 100 mm) aus feuerverzinktem Stahl S275 JR mit lackierter Oberfläche mit C3-Antikorrosionsschutz, vier Querbalken (164 x 60 mm) und Längsbalken aus extrudiertem Aluminium 6063-T5 mit eloxierter Oberfläche. Verbindungselemente aus Edelstahl AISI304 mit lackierter Oberfläche. Schrauben aus A2-Edelstahl.
*Die angezeigten Farben dienen nur als Beispiel (andere Farben auf Anfrage erhältlich).
**Ausführungen für Küstenklima auf Anfrage
Struktur

Hellgrau
Startseite

Photovoltaik-Panel
Befestigung der Säulen mittels eines Stahlbetonwürfels 20 cm unterhalb des Gehwegniveaus, mit einem Schlitz für den elektrischen Anschluss für die Version mit Beleuchtung, die vor Ort hergestellt wird, und vier J-Bolzen pro Säule. Vollständig mechanische Montage, ohne Schweißen, mit Schrauben aus rostfreiem Stahl A4. Das Element wird in vier Komponenten zerlegt geliefert: Säulen, Balken, Querstreben, Abdeckungen. Einbau- und Montageanleitung, Beschläge, Schablone und J-Bolzen im Lieferumfang enthalten. Die Dächer können aneinandergereiht werden, um wasserdichte Verbindungen mit einer minimalen Arbeitshöhe von weniger als 2,5 m zu schaffen.
*Element berechnet für Geländetyp II und 29 m/s Wind, mit einem Boden aus lockerem oder feuchtem Sand mittlerer Verdichtung (E0= 4800 kN/m2) und einem Betonfundament HM-20. Wir bieten Anpassungen für anspruchsvollere Geländetypen und Klimabedingungen an.
Erfordert keine funktionelle Wartung, außer der Erhaltung der ursprünglichen Farbe der Holzlamellen und der regelmäßigen Reinigung der Photovoltaikmodule.
Asymmetrisch
Type V
1x 1,5m lineare LED 22,5W
3300K 80CRI
CE, RoHS, IP67 (Schutz der Leuchten gegen das Eindringen von festen und flüssigen Stoffen)
Elektrische Klasse III
Asymmetrisch
Type V
4,8 kWp pro Modul (310 Wp x 15 Fotovoltaikmodule)
STC (Standard-Messbedingungen): 1000W/m2 Bestrahlungsstärke, AM 1.5 spektrale Verteilung Temperatur 25±2oC
CE, IP67 (Schutzgrad der Leuchten gegen das Eindringen von Festkörpern und Flüssigkeiten) DVE (Gesundheits- und Sicherheitsanforderungen), MCS (zertifizierte Einrichtung), BBA (British Board of Agrement), Elektrische Klasse II
CE
RoHs
IP67
Clase III
Weitläufige, schattenspendende Überdachung (25 m2), bestehend aus Modulen (1780 x 1052mm) aus doppeltem gehärtetem Glas (4 mm) mit in Polymer eingekapselten Hochleistungs-PERC-Solarzellen. Tragestruktur mit zwei V-Säulen, zwei Binderbalken (260 x 100 mm) aus feuerverzinktem Stahl S275 JR mit lackierter Oberfläche mit C3-Antikorrosionsschutz, vier Querbalken (164 x 60 mm) und Längsbalken aus extrudiertem Aluminium 6063-T5 mit eloxierter Oberfläche. Verbindungselemente aus Edelstahl AISI304 mit lackierter Oberfläche. Schrauben aus A2-Edelstahl.
*Die angezeigten Farben dienen nur als Beispiel (andere Farben auf Anfrage erhältlich).
**Ausführungen für Küstenklima auf Anfrage
Struktur

Hellgrau
Startseite

Photovoltaik-Panel
Befestigung der Säulen mittels eines Stahlbetonwürfels 20 cm unterhalb des Gehwegniveaus, mit einem Schlitz für den elektrischen Anschluss für die Version mit Beleuchtung, die vor Ort hergestellt wird, und vier J-Bolzen pro Säule. Vollständig mechanische Montage, ohne Schweißen, mit Schrauben aus rostfreiem Stahl A4. Das Element wird in vier Komponenten zerlegt geliefert: Säulen, Balken, Querstreben, Abdeckungen. Einbau- und Montageanleitung, Beschläge, Schablone und J-Bolzen im Lieferumfang enthalten. Die Dächer können aneinandergereiht werden, um wasserdichte Verbindungen mit einer minimalen Arbeitshöhe von weniger als 2,5 m zu schaffen.
*Element berechnet für Geländetyp II und 29 m/s Wind, mit einem Boden aus lockerem oder feuchtem Sand mittlerer Verdichtung (E0= 4800 kN/m2) und einem Betonfundament HM-20. Wir bieten Anpassungen für anspruchsvollere Geländetypen und Klimabedingungen an.
Erfordert keine funktionelle Wartung, außer der Erhaltung der ursprünglichen Farbe der Holzlamellen und der regelmäßigen Reinigung der Photovoltaikmodule.

Typologie
Die Dächer mit Solarzellen leisten der Gemeinschaft gute Dienste. Diese Elemente erzeugen saubere, erneuerbare und lokale Energie und dienen zugleich als Schutz im Freien. Sie zeichnen sich durch ihre gut konzipierte Konstruktion und angemessenen Proportionen aus.
Hauptmodul: 1283
Zusätzliches Modul: 975
*Ungefähres Gewicht ohne Verpackung (kg)
Schattendächer strukturieren Stadtbilder und regen zu neuen Nutzungen und Interaktionsräumen an. Projektionsschirme zum Schutz vor Tageslicht oder Regen, mit wetterbeständigen und langlebigen Materialien, mit eleganten und ausgewogenen Details.
Hauptmodul: 1283
Zusätzliches Modul: 975
*Ungefähres Gewicht ohne Verpackung (kg)
Die Dächer mit Solarzellen leisten der Gemeinschaft gute Dienste. Diese Elemente erzeugen saubere, erneuerbare und lokale Energie und dienen zugleich als Schutz im Freien. Sie zeichnen sich durch ihre gut konzipierte Konstruktion und angemessenen Proportionen aus.
Hauptmodul: 1283
Zusätzliches Modul: 975
*Ungefähres Gewicht ohne Verpackung (kg)
Schattendächer strukturieren Stadtbilder und regen zu neuen Nutzungen und Interaktionsräumen an. Projektionsschirme zum Schutz vor Tageslicht oder Regen, mit wetterbeständigen und langlebigen Materialien, mit eleganten und ausgewogenen Details.
Hauptmodul: 1283
Zusätzliches Modul: 975
*Ungefähres Gewicht ohne Verpackung (kg)
