Gunnar
2020
El proyector Gunnar de dimensiones reducidas y robustez constructiva, está inspirado en los órdenes arquitectónicos y el diseño nórdico de Gunnar Asplund. Aporta singularidad y funcionalidad al espacio exterior.
Antoni Roselló
Durante su etapa de estudios académicos, Antoni Roselló exploró distintas opciones, primero en la Escuela de Aparejadores de Barcelona (1963) y, seguidamente, en la Escuela de Bellas Artes de la misma ciudad (1967). En este período como estudiante trabajó en el despacho del arquitecto Manuel Baldrich y en el Taller de Arquitectura de Ricardo Bofill. A partir de los años 70 practicó sin interrupción el dibujo, la pintura y la escultura, iniciando la reflexión sobre muchos de los temas que luego serán recurrentes en su obra, enmarcados ya dentro del ámbito de la arquitectura. Durante toda su trayectoria colaboró con varios estudios de arquitectura profundizando en la cultura del espacio público y la dimensión de la ciudad. Realizó diferentes proyectos relacionados con la arquitectura, la microarquitectura y la escultura urbana vinculando el simbolismo con la utilidad. A partir de mediados de los ochenta se interesará por el diseño industrial obteniendo, en esta actividad, importantes éxitos y reconocimientos. Ha sido una de las figuras más representativas del diseño urbano en España, especialmente reconocido por elementos tan emblemáticos como el kiosko de la ONCE (1986), las paradas del tranvía de Barcelona, o sus grandes esculturas urbanas, para Barcelona, Madrid o Pamplona.Parte de su obra ha sido reconocida con distintos premios de diseño. Obtuvo varios Delta de plata ADI-FAD por diferentes proyectos como por los Juegos infantiles Olimpia en1992, la Unidad Móvil Bar (UMB) en 1993 o la Unidad Móvil Polivalente (UPM) en 2003, entre otros. En 2004 fue galardonado conjuntamente con Rafael de Cáceres con el premio Ciutat de Barcelona por el proyecto de las estaciones de Tranvía Metropolitano de Barcelona. Antoni Roselló es autor de varios productos del catálogo de Urbidermis, tanto de mobiliario urbano como de iluminación: la papelera Maya, el alcorque Mondrian, la baliza Skyline y el sistema de iluminación Gunnar. Todos ellos destacan por su singularidad y por su capacidad de transformar los espacios exteriores en entornos más ricos y expresivos. Saber más
Iluminación direccional
Presenta una gran variedad de soportes orientables para instalar el proyector en columna, catenaria o paramentos verticales. Mediante una amplia gama de distribuciones lumínicas de elevada eficiencia energética, el proyector urbano Gunnar proporciona calidad funcional a las distintas alturas en viales, zonas verdes o edificaciones.
Arquitectural
Wideflood
Flood
Medium
Spot
Type II+II
Type V
Urbana
Type II
Type IV
Type III
12 LEDs 15W, 21W, 29W
18 LEDs 20W, 29W, 40W
COB 20W, 28W, 39W
2700K-3000K-4000K 80IRC
Doble nivel por línea de mando.
Flujo en cabecera.
Automática programada.
1-10V
DALI
SV 0,05m2
CE
UL
RoHs
IP66
IK08
Clase I
Proyector de extrusión de aluminio 6063-T5 y de inyección de aluminio EN-AC-47100 anodizados y acabado termolacado, apto para zonas C5.
Reflector interior de plástico ABS-PC.
Difusor de vidrio óptico templado.
Tornillería de acero inoxidable A2 y prensaestopas metálico.
*Los colores mostrados son meramente indicativos. (Otros colores bajo demanda)
**Consultar acabados para ambientes marinos
Gris claro
Gris medio
Gris oscuro
Incluye válvula de compensación de presión y protector de sobretensiones de 10kV (CE).
Limpiar utilizando productos de limpieza con pH neutro, sin alcohol y no abrasivos.
Vida útil del LED: TM21 L90 (10k) > 100.000 h.
Arquitectural
Wideflood
Flood
Medium
Spot
Type II+II
Type V
Urbana
Type II
Type IV
Type III
12 LEDs 15W, 21W, 29W
18 LEDs 20W, 29W, 40W
COB 20W, 28W, 39W
2700K-3000K-4000K 80IRC
Doble nivel por línea de mando.
Flujo en cabecera.
Automática programada.
1-10V
DALI
SV 0,05m2
CE
UL
RoHs
IP66
IK08
Clase I
Proyector de extrusión de aluminio 6063-T5 y de inyección de aluminio EN-AC-47100 anodizados y acabado termolacado, apto para zonas C5.
Reflector interior de plástico ABS-PC.
Difusor de vidrio óptico templado.
Tornillería de acero inoxidable A2 y prensaestopas metálico.
*Los colores mostrados son meramente indicativos. (Otros colores bajo demanda)
**Consultar acabados para ambientes marinos
Gris claro
Gris medio
Gris oscuro
Incluye válvula de compensación de presión y protector de sobretensiones de 10kV (CE).
Limpiar utilizando productos de limpieza con pH neutro, sin alcohol y no abrasivos.
Vida útil del LED: TM21 L90 (10k) > 100.000 h.
Aplicaciones
La iluminación en columna es la más ordenada y funcional en los proyectos urbanos. Armoniza técnicamente los trazados con buenos índices de uniformidad y valores lumínicos adaptados. Los accesorios de hasta cuatro proyectores a diferente altura, permiten dirigir la luz allá donde se necesite, gracias a dos ejes de rotación.
Soporte de inyección de aluminio EN-AC-47100 anodizado y acabado termolacado, apto para zonas C5.
Tornillería de acero inoxidable A2.
Columna de tubo cilíndrico de acero S-275 JR Clase 1 galvanizado en caliente acabada pintada: de 3,60m, 4,40m, 5,20m de altura de un tramo de sección circular de Ø 114,3mm; de 7,00m, 7,80m y 9,40m de altura de dos tramos de sección circular superior de Ø 114,3mm e inferior de Ø152mm.
Fijación de la columna mediante un dado de hormigón, con ranura para conexión eléctrica, realizado in situ y cuatro pernos de anclaje por columna, 20cm por debajo de la cota de pavimento.
Instrucciones de instalación y montaje, tornillería, plantilla y pernos de anclaje incluidos.
Proyector: 4,7
Accesorio individual en columna: 0,8
Accesorio individual retrofit en columna: 0,8
Accesorio doble en columna: 1,4
*Peso aproximado sin embalaje (kg)
La iluminación fija en columna, individual o doble, dota el elemento de singularidad y carácter de farolillo. Una farola que, en conjunto con las pantallas de confort, aporta iluminación dirigida a grandes superficies verdes, paseos o zonas pacificadas.
Accesorios de extrusión de aluminio 6060-T5 e inyección de aluminio EN-AC-47100 anodizado y acabado termolacado, apto para zonas C5.
Tornillería de acero inoxidable A2.
Columna de acero S-275 JR Clase 1 galvanizado en caliente acabada pintada: de 4,40m, 5,20m y 6,00m de altura de un tramo de sección circular de Ø 114,3mm.
Fijar el accesorio al proyector al accesorio y posteriormente a la columna. El accesorio se entrega desmontado. Fijación de la columna mediante un dado de hormigón, con ranura para conexión eléctrica, realizado in situ y cuatro pernos de anclaje por columna, 20cm por debajo de la cota de pavimento.
Instrucciones de instalación y montaje, tornillería, plantilla y pernos de anclaje incluidos.
Proyector: 4,7
Accesorio individual fijo en columna: 0,8
Accesorio doble fijo en columna: 1,5
*Peso aproximado sin embalaje (kg)

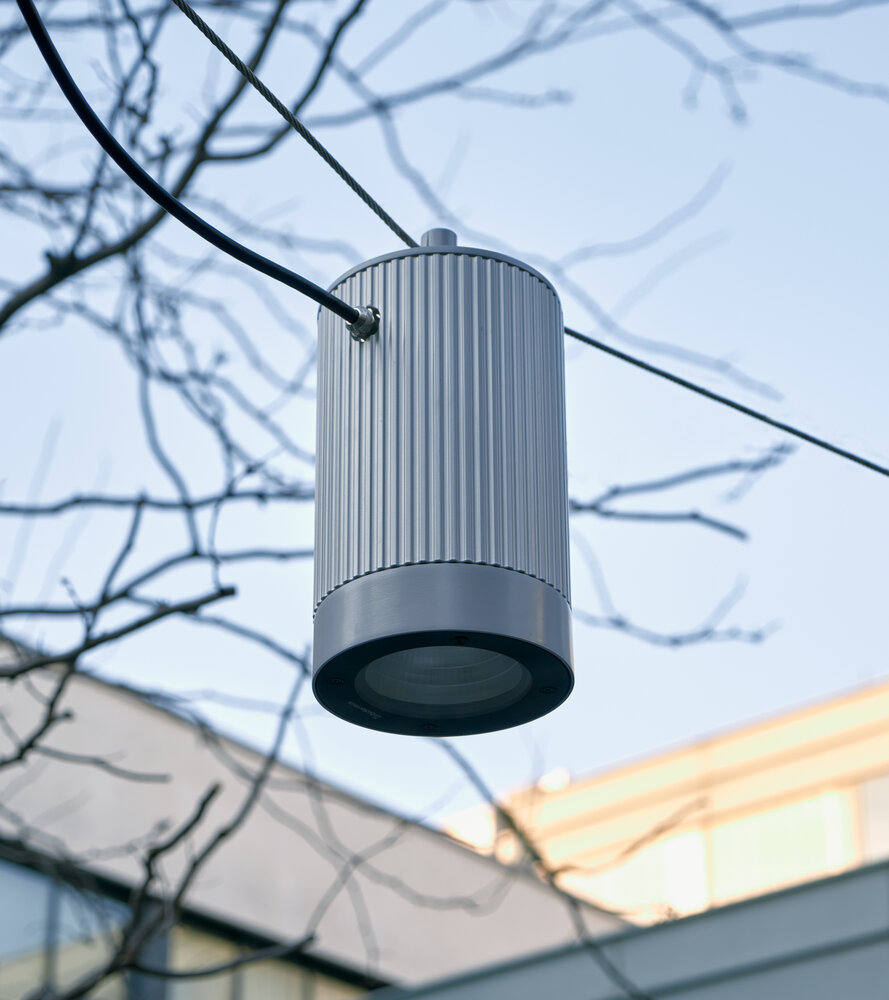

La iluminación en catenaria permite separar la disposición de los puntos de luz de la rigidez del programa, creando espacios pensados para las personas y la naturaleza. El accesorio para la instalación de un proyector a cable catenaria (entre Ø 6-8 mm) permite una rotación de 360º en planta para orientar el proyector Gunnar.
Base y piezas de sujeción de inyección de aluminio EN-AC-46100 anodizado y acabado termolacado, apto para zonas C5.
Tornillería de acero inoxidable A2.
El accesorio está fijado al proyector. Colgar el conjunto al cable de catenaria. El sistema de anclaje admite un diámetro de cable entre Ø6 y 8mm.
Instrucciones de instalación y montaje y tornillería incluidos.
Cable para catenaria no incluido.
Proyector: 4,7
Accesorio catenaria: 0,2
*Peso aproximado sin embalaje (kg)

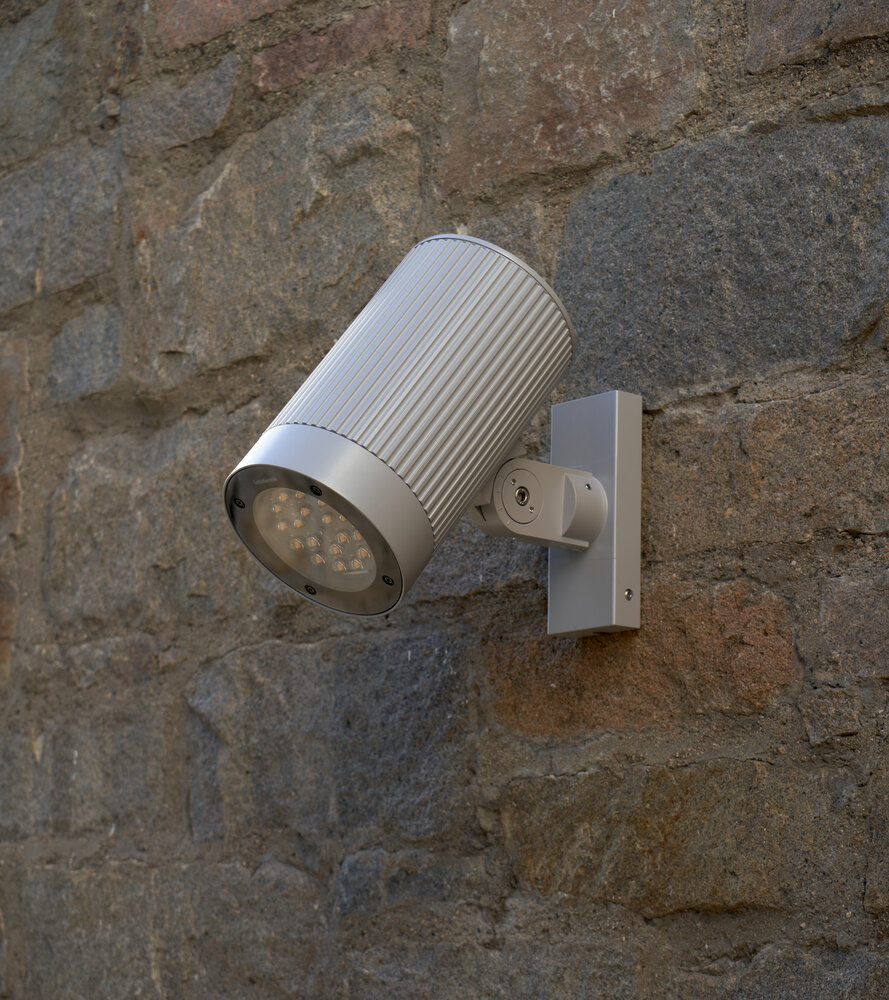

La iluminación con aplique, en paramento, techo o suelo, permite iluminar, manteniendo la coherencia en todo el trazado proyectual. El proyector se orienta para iluminar esculturas, fachadas arquitectónicas, elementos vegetales, zonas verdes, caminos, plazas, zona de aparcamiento, pasajes, o zonas de tránsito.
Accesorios de extrusión de aluminio 6060-T5 e inyección de aluminio EN-AC-47100 anodizados y acabado termolacado, apto para zonas C5.
Tornillería de acero inoxidable A2.
Fijar el accesorio a la superficie y posteriormente el proyector. El sistema es compatible con una instalación eléctrica empotrada o de superficie. Instrucciones de instalación y montaje y tornillería incluidos.
Tacos de fijación no incluidos.
Proyector: 4,7
Accesorio mural: 1,3
Accesorio mural largo: 2,0
*Peso aproximado sin embalaje (kg)
Defendemos el confort de las personas y la ausencia de contaminación lumínica. Garantizar el confort luminoso mediante elementos para controlar y bloquear parcialmente el deslumbramiento, es uno de los principales cometidos de la nueva ciudad pensada para las personas. La pantalla 0% ULOR además elimina el flujo lumínico en el hemisférico superior.
Difusor de metacrilato PMMA óptico opal de 2mm termoconformado.
Pantalla de aluminio anodizado y acabado termolacado, apto para zonas C5.
Piezas de sujeción de acero inoxidable AISI304 acabadas granalladas.
Tornillería de acero inoxidable A2.
Fijas el accesorio al proyector y posteriormente al soporte. El accesorio modifica solamente las distribuciones asimétricas.
Proyector: 4,7
Accesorio confort: 1,0
*Peso aproximado sin embalaje (kg)
La iluminación en columna es la más ordenada y funcional en los proyectos urbanos. Armoniza técnicamente los trazados con buenos índices de uniformidad y valores lumínicos adaptados. Los accesorios de hasta cuatro proyectores a diferente altura, permiten dirigir la luz allá donde se necesite, gracias a dos ejes de rotación.
Soporte de inyección de aluminio EN-AC-47100 anodizado y acabado termolacado, apto para zonas C5.
Tornillería de acero inoxidable A2.
Columna de tubo cilíndrico de acero S-275 JR Clase 1 galvanizado en caliente acabada pintada: de 3,60m, 4,40m, 5,20m de altura de un tramo de sección circular de Ø 114,3mm; de 7,00m, 7,80m y 9,40m de altura de dos tramos de sección circular superior de Ø 114,3mm e inferior de Ø152mm.
Fijación de la columna mediante un dado de hormigón, con ranura para conexión eléctrica, realizado in situ y cuatro pernos de anclaje por columna, 20cm por debajo de la cota de pavimento.
Instrucciones de instalación y montaje, tornillería, plantilla y pernos de anclaje incluidos.
Proyector: 4,7
Accesorio individual en columna: 0,8
Accesorio individual retrofit en columna: 0,8
Accesorio doble en columna: 1,4
*Peso aproximado sin embalaje (kg)
La iluminación fija en columna, individual o doble, dota el elemento de singularidad y carácter de farolillo. Una farola que, en conjunto con las pantallas de confort, aporta iluminación dirigida a grandes superficies verdes, paseos o zonas pacificadas.
Accesorios de extrusión de aluminio 6060-T5 e inyección de aluminio EN-AC-47100 anodizado y acabado termolacado, apto para zonas C5.
Tornillería de acero inoxidable A2.
Columna de acero S-275 JR Clase 1 galvanizado en caliente acabada pintada: de 4,40m, 5,20m y 6,00m de altura de un tramo de sección circular de Ø 114,3mm.
Fijar el accesorio al proyector al accesorio y posteriormente a la columna. El accesorio se entrega desmontado. Fijación de la columna mediante un dado de hormigón, con ranura para conexión eléctrica, realizado in situ y cuatro pernos de anclaje por columna, 20cm por debajo de la cota de pavimento.
Instrucciones de instalación y montaje, tornillería, plantilla y pernos de anclaje incluidos.
Proyector: 4,7
Accesorio individual fijo en columna: 0,8
Accesorio doble fijo en columna: 1,5
*Peso aproximado sin embalaje (kg)
La iluminación en catenaria permite separar la disposición de los puntos de luz de la rigidez del programa, creando espacios pensados para las personas y la naturaleza. El accesorio para la instalación de un proyector a cable catenaria (entre Ø 6-8 mm) permite una rotación de 360º en planta para orientar el proyector Gunnar.
Base y piezas de sujeción de inyección de aluminio EN-AC-46100 anodizado y acabado termolacado, apto para zonas C5.
Tornillería de acero inoxidable A2.
El accesorio está fijado al proyector. Colgar el conjunto al cable de catenaria. El sistema de anclaje admite un diámetro de cable entre Ø6 y 8mm.
Instrucciones de instalación y montaje y tornillería incluidos.
Cable para catenaria no incluido.
Proyector: 4,7
Accesorio catenaria: 0,2
*Peso aproximado sin embalaje (kg)
La iluminación con aplique, en paramento, techo o suelo, permite iluminar, manteniendo la coherencia en todo el trazado proyectual. El proyector se orienta para iluminar esculturas, fachadas arquitectónicas, elementos vegetales, zonas verdes, caminos, plazas, zona de aparcamiento, pasajes, o zonas de tránsito.
Accesorios de extrusión de aluminio 6060-T5 e inyección de aluminio EN-AC-47100 anodizados y acabado termolacado, apto para zonas C5.
Tornillería de acero inoxidable A2.
Fijar el accesorio a la superficie y posteriormente el proyector. El sistema es compatible con una instalación eléctrica empotrada o de superficie. Instrucciones de instalación y montaje y tornillería incluidos.
Tacos de fijación no incluidos.
Proyector: 4,7
Accesorio mural: 1,3
Accesorio mural largo: 2,0
*Peso aproximado sin embalaje (kg)
Defendemos el confort de las personas y la ausencia de contaminación lumínica. Garantizar el confort luminoso mediante elementos para controlar y bloquear parcialmente el deslumbramiento, es uno de los principales cometidos de la nueva ciudad pensada para las personas. La pantalla 0% ULOR además elimina el flujo lumínico en el hemisférico superior.
Difusor de metacrilato PMMA óptico opal de 2mm termoconformado.
Pantalla de aluminio anodizado y acabado termolacado, apto para zonas C5.
Piezas de sujeción de acero inoxidable AISI304 acabadas granalladas.
Tornillería de acero inoxidable A2.
Fijas el accesorio al proyector y posteriormente al soporte. El accesorio modifica solamente las distribuciones asimétricas.
Proyector: 4,7
Accesorio confort: 1,0
*Peso aproximado sin embalaje (kg)
