Arne
2013
Premio ADIFAD Selection
2014El proyector urbano Arne se integra elegantemente en cualquier espacio urbano, aportando múltiples soluciones para adaptarse a los programas más exigentes. El proyector presenta una imagen renovada y mejoras en la instalación, el mantenimiento y la durabilidad.
Equipo Urbidermis
El equipo Urbidermis desde sus inicios, en 1987 en la División Urbana de Santa & Cole, ha estado formado por profesionales de diferentes disciplinas: arquitectura, diseño, ingeniería, programación, electrónica, agroambiental, entre otras. Un grupo heterogéneo de personas dispuesto a colaborar para generar nuevos elementos y usos urbanos. Nuestro equipo atesora conocimiento holístico sobre el espacio urbano. Desde sus inicios en la División Urbana y gracias a la reformulación urbanística de Barcelona para los Juegos Olímpicos 92, ha colaborado y crecido con destacados despachos nacionales e internacionales, aplicando el savoir faire de Santa&Cole al exigente y cambiante espacio urbano. Estas colaboraciones se llevan a cabo con estudios de arquitectura, paisajismo, lighting designers, administraciones públicas o clientes privados. La Plaza de las Glòries en Barcelona, el Parque Cuña Verde de O’Donnell en Madrid, la Plaza Costa del Sol en Torremolinos, Málaga, Marktplatz en Karlsruhe, Alemania, la Piazza Garibaldi en Nápoles, el Parc Explor Wendel en Petite-Rosselle, Francia, el Centro Comercial Genipa en la Martinique, la Peninsula de Greenwich en Londres (Inglaterra) o el Underline en Miami, son algunos de los resultados. Tenemos un equipo con experiencia y competencias en las tipologías de productos actuales: iluminación, mobiliario, microarquitectura y vegetación. Un conocimiento centrado en mejorar la resistencia al uso y la durabilidad frente al clima, en minimizar costes de instalación y de mantenimiento, en el uso de materiales de bajo impacto y de mayor calidad, en la mejora del confort y de la eficiencia.Para dar respuesta a la tecnificación de las ciudades, el equipo Urbidermis está desarrollando soluciones conectadas IoT, para ofrecer servicios digitales que aporten nuevas funciones, reducciones de costes o producción de energía, y también soluciones sostenibles para introducir elementos vegetales adaptados al entorno urbano. También ofrecemos servicios de consultoría relacionados con el espacio urbano, en arboricultura y diseño, en todo el mundo. Nuestro objetivo es compartir nuestro conocimiento para impulsar el cambio hacia ciudades más sostenibles, sociales y tecnológicas. El equipo Urbidermis ha compaginado su trayectoria profesional con la académica en numerosas universidades, ponencias, tribunales y profesorados; ELISAVA, EINA, ETSAB, IED, IAAC, UIC, ESADE, ENSAM. También colabora activamente con asociaciones tales como el European Forest Institute, Barcelona Global, Landscape Architecture Foundation, el FAD o el BCD, en congresos y exposiciones. El gran cambio de paradigma sobre el que se sustenta el modelo de sostenibilidad de las ciudades nos impulsa a participar en los proyectos del Pacto Mundial de las Naciones Unidas y el Sustainable Markets Initiative Terra Carta. Son diseños del equipo Urbidermis el proyector Arne (2013) y el proyector Arne S (2018), el banco Aro y el límite Aro (2020), la pérgola Persol (2021), la marquesina Palladio (2020), y el cenicero Humo (2007). Saber más
Claro y versátil
El proyector Arne rinde homenaje al diseño danés. Su claridad y versatilidad lo convierten en un magnífico sistema de iluminación para la mayoría de los espacios urbanos o arquitectónicos. Con una gran variedad de soportes orientables de iluminación directa o indirecta para instalación en columna, catenaria o paramento, el proyector urbano Arne, con una gran gama de distribuciones lumínicas precisas y de elevada eficiencia energética, aporta luminosidad funcional a parques, plazas, monumentos históricos y viales.
Arquitectural
Wideflood
Flood
Medium
Spot
Urbana
Type II
Type IV
Type III
Indirecta
Widespot symmetrical
18 LEDs 21W, 30W, 40W
36 LEDs 39W, 56W, 78W
2700K-3000K-4000K 80IRC
Doble nivel por línea de mando.
Flujo en cabecera.
Automática programada.
1-10V
DALI
SV 0,04m2
CE
UL
RoHs
IP66
IK08
Clase I
Proyector de inyección de aluminio EN-AC-47100 anodizado y acabado termolacado, apto para zonas C5.
Reflector interior de plástico ABS-PC.
Difusor de vidrio óptico templado.
Tornillería de acero inoxidable A2 y prensaestopas metálico.
*Los colores mostrados son meramente indicativos. (Otros colores bajo demanda)
**Consultar acabados para ambientes marinos
Gris claro
Gris medio
Gris oscuro
Incluye válvula de compensación de presión y protector de sobretensiones de 10kV (CE).
Limpiar utilizando productos de limpieza con pH neutro, sin alcohol y no abrasivos.
Vida útil del LED: TM21 L90 (10k) > 100.000 h.
Arquitectural
Wideflood
Flood
Medium
Spot
Urbana
Type II
Type IV
Type III
Indirecta
Widespot symmetrical
18 LEDs 21W, 30W, 40W
36 LEDs 39W, 56W, 78W
2700K-3000K-4000K 80IRC
Doble nivel por línea de mando.
Flujo en cabecera.
Automática programada.
1-10V
DALI
SV 0,04m2
CE
UL
RoHs
IP66
IK08
Clase I
Proyector de inyección de aluminio EN-AC-47100 anodizado y acabado termolacado, apto para zonas C5.
Reflector interior de plástico ABS-PC.
Difusor de vidrio óptico templado.
Tornillería de acero inoxidable A2 y prensaestopas metálico.
*Los colores mostrados son meramente indicativos. (Otros colores bajo demanda)
**Consultar acabados para ambientes marinos
Gris claro
Gris medio
Gris oscuro
Incluye válvula de compensación de presión y protector de sobretensiones de 10kV (CE).
Limpiar utilizando productos de limpieza con pH neutro, sin alcohol y no abrasivos.
Vida útil del LED: TM21 L90 (10k) > 100.000 h.
Aplicaciones

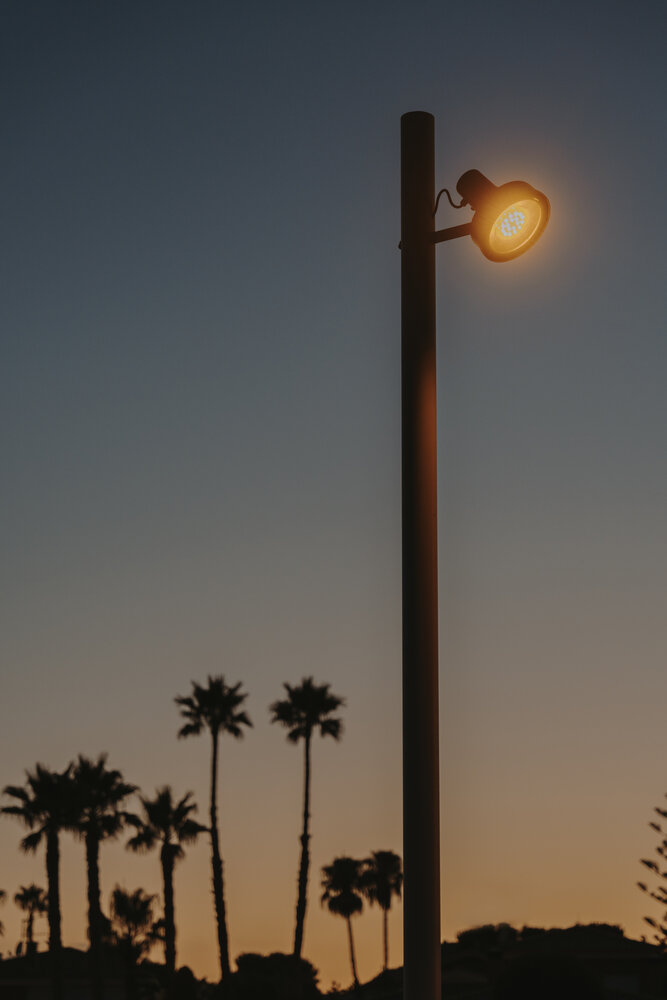

La iluminación en columna es la más ordenada y funcional en los proyectos urbanos. Armoniza técnicamente los trazados con buenos índices de uniformidad y valores lumínicos adaptados. Los accesorios, individual o doble, de hasta seis proyectores a diferente altura, permiten dirigir la luz allá donde se necesite, gracias a tres ejes de rotación.
Brida de acero inoxidable AISI304 y soporte de inyección de aluminio EN-AC-47100 anodizado y acabado termolacado, apto para zonas C5.
Tornillería de acero inoxidable A2.
Columna de acero S-275 JR Clase 1 galvanizado en caliente acabada pintada: de 4,40m, 5,20m, 6,00m de altura de un tramo de sección circular de Ø 127mm; de 7,80m, 9,40m y 11,80m de altura de dos tramos de sección circular superior de Ø 127mm e inferior de Ø152mm o Ø168mm.
Fijación de la columna mediante un dado de hormigón, con ranura para conexión eléctrica, realizado in situ y cuatro pernos de anclaje por columna, 20cm por debajo de la cota de pavimento.
Instrucciones de instalación y montaje, tornillería, plantilla y pernos de anclaje incluidos.
Proyector: 5.7
Accesorio individual en columna: 0,4
Accesorio doble en columna: 0,7
Accesorio individual retrofit en columna: 0,7
*Peso aproximado sin embalaje (kg)
La iluminación en columna múltiple aporta iluminación dirigida a grandes superficies verdes, aparcamientos y equipamientos deportivos o de ocio. Los accesorios de iluminación en columna múltiple, individual o doble, permiten posicionar hasta cuatro proyectores a la misma altura conservando su libertad direccional.
Brazo y lira de sujeción de acero inoxidable AISI304 y soporte de inyección de aluminio EN-AC-47100 anodizado y acabado termolacado, apto para zonas C5.
Tornillería de acero inoxidable A2.
Columna de acero galvanizado en caliente acabada pintada: de 6,00m de altura de un tramo de sección circular de Ø 127mm y de 7,80m de altura de dos tramos de sección circular superior de Ø 127mm e inferior de Ø152mm.
Fijación de la columna mediante un dado de hormigón, con ranura para conexión eléctrica, realizado in situ y cuatro pernos de anclaje por columna, 20cm por debajo de la cota de pavimento.
Instrucciones de instalación y montaje, tornillería, plantilla y pernos de anclaje incluidos.
Proyector: 5.7
Accesorio individual múltiple en columna: 2,3
Accesorio doble múltiple en columna: 4,3
*Peso aproximado sin embalaje (kg)
La iluminación indirecta confiere un atmosfera sosegada y apacible. Evoca sombras difusas y rebaja la velocidad de las acciones que se practican a su alrededor. El accesorio de iluminación indirecta a columna o paramento, es utilizado para amplios espacios abiertos: zonas verdes, plazas, caminos, zona de aparcamiento, o zonas de tránsito.
Accesorios de acero inoxidable AISI304 e inyección de aluminio EN-AC-46500 anodizado y acabado termolacado, apto para zonas C5.
Pantalla de reflexión de PIMC acabada blanca.
Tornillería de acero inoxidable A2.
Columna de acero S-275 JR Clase 1 galvanizado en caliente acabada pintada: de 5,20m, 6,00m de altura de un tramo de sección circular de Ø 127mm y de 7,80m, 9,40m de altura de dos tramos de sección circular superior de Ø 127mm e inferior de Ø152mm.
Fijación de la columna mediante un dado de hormigón, con ranura para conexión eléctrica, realizado in situ y cuatro pernos de anclaje por columna, 20cm por debajo de la cota de pavimento.
Instrucciones de instalación y montaje, tornillería, plantilla y pernos de anclaje incluidos.
Proyector: 5.7
Accesorio individual indirecto en columna: 10
Accesorio doble indirecto en columna: 20
Accesorio individual indirecto mural: 10
*Peso aproximado sin embalaje (kg)
La iluminación en catenaria permite separar la disposición de los puntos de luz de la rigidez del programa, creando espacios para las personas y la naturaleza. El accesorio para la instalación de un proyector a cable catenaria (entre Ø 6-8 mm) permite una rotación de 360º en planta para orientar el flujo luminoso.
Lira de acero inoxidable AISI304 y piezas de sujeción de inyección de aluminio EN-AC-46100 anodizado y acabado termolacado, apto para zonas C5.
Tornillería de acero inoxidable A2.
Fijar el accesorio al proyector y posteriormente el conjunto al cable de catenaria. El sistema de anclaje admite un diámetro de cable entre Ø 6 y 8 mm.
Instrucciones de instalación y montaje y tornillería incluidos.
Cable para catenaria no incluido.
Proyector: 5.7
Accesorio catenaria: 0,8
*Peso aproximado sin embalaje (kg)
La iluminación con aplique, en paramento, techo o suelo, permite iluminar, manteniendo la coherencia en todo el trazado proyectual. El proyector se orienta para iluminar esculturas, fachadas arquitectónicas, elementos vegetales, zonas verdes, caminos, plazas, zona de aparcamiento, pasajes, o zonas de tránsito.
Brida de acero inoxidable AISI304 y soporte de inyección de aluminio EN-AC-47100 anodizado y acabado termolacado, apto para zonas C5.
Tornillería de acero inoxidable A2.
Fijar el accesorio a la superficie y posteriormente el proyector. El sistema es compatible con una instalación eléctrica empotrada o de superficie. Instrucciones de instalación y montaje y tornillería incluidos.
Tacos de fijación no incluidos.
Proyector: 5.7
Accesorio aplique: 1
*Peso aproximado sin embalaje (kg)
Defendemos el confort de las personas y la ausencia de contaminación lumínica. Garantizar el confort luminoso mediante elementos para controlar y bloquear parcialmente el deslumbramiento, es uno de los principales cometidos de la nueva ciudad pensada para las personas.
Difusor de metacrilato PMMA óptico opal de 4mm termoconformado.
Piezas de sujeción de acero inoxidable AISI304 acabadas granalladas.
Tornillería de acero inoxidable A2.
El elemento puede ser instalado a posteriori a cualquier proyector Arne, sin necesidad de desmontar el elemento.
Proyector: 5.7
Accesorio confort: 0,6
*Peso aproximado sin embalaje (kg)
La iluminación en columna es la más ordenada y funcional en los proyectos urbanos. Armoniza técnicamente los trazados con buenos índices de uniformidad y valores lumínicos adaptados. Los accesorios, individual o doble, de hasta seis proyectores a diferente altura, permiten dirigir la luz allá donde se necesite, gracias a tres ejes de rotación.
Brida de acero inoxidable AISI304 y soporte de inyección de aluminio EN-AC-47100 anodizado y acabado termolacado, apto para zonas C5.
Tornillería de acero inoxidable A2.
Columna de acero S-275 JR Clase 1 galvanizado en caliente acabada pintada: de 4,40m, 5,20m, 6,00m de altura de un tramo de sección circular de Ø 127mm; de 7,80m, 9,40m y 11,80m de altura de dos tramos de sección circular superior de Ø 127mm e inferior de Ø152mm o Ø168mm.
Fijación de la columna mediante un dado de hormigón, con ranura para conexión eléctrica, realizado in situ y cuatro pernos de anclaje por columna, 20cm por debajo de la cota de pavimento.
Instrucciones de instalación y montaje, tornillería, plantilla y pernos de anclaje incluidos.
Proyector: 5.7
Accesorio individual en columna: 0,4
Accesorio doble en columna: 0,7
Accesorio individual retrofit en columna: 0,7
*Peso aproximado sin embalaje (kg)
La iluminación en columna múltiple aporta iluminación dirigida a grandes superficies verdes, aparcamientos y equipamientos deportivos o de ocio. Los accesorios de iluminación en columna múltiple, individual o doble, permiten posicionar hasta cuatro proyectores a la misma altura conservando su libertad direccional.
Brazo y lira de sujeción de acero inoxidable AISI304 y soporte de inyección de aluminio EN-AC-47100 anodizado y acabado termolacado, apto para zonas C5.
Tornillería de acero inoxidable A2.
Columna de acero galvanizado en caliente acabada pintada: de 6,00m de altura de un tramo de sección circular de Ø 127mm y de 7,80m de altura de dos tramos de sección circular superior de Ø 127mm e inferior de Ø152mm.
Fijación de la columna mediante un dado de hormigón, con ranura para conexión eléctrica, realizado in situ y cuatro pernos de anclaje por columna, 20cm por debajo de la cota de pavimento.
Instrucciones de instalación y montaje, tornillería, plantilla y pernos de anclaje incluidos.
Proyector: 5.7
Accesorio individual múltiple en columna: 2,3
Accesorio doble múltiple en columna: 4,3
*Peso aproximado sin embalaje (kg)
La iluminación indirecta confiere un atmosfera sosegada y apacible. Evoca sombras difusas y rebaja la velocidad de las acciones que se practican a su alrededor. El accesorio de iluminación indirecta a columna o paramento, es utilizado para amplios espacios abiertos: zonas verdes, plazas, caminos, zona de aparcamiento, o zonas de tránsito.
Accesorios de acero inoxidable AISI304 e inyección de aluminio EN-AC-46500 anodizado y acabado termolacado, apto para zonas C5.
Pantalla de reflexión de PIMC acabada blanca.
Tornillería de acero inoxidable A2.
Columna de acero S-275 JR Clase 1 galvanizado en caliente acabada pintada: de 5,20m, 6,00m de altura de un tramo de sección circular de Ø 127mm y de 7,80m, 9,40m de altura de dos tramos de sección circular superior de Ø 127mm e inferior de Ø152mm.
Fijación de la columna mediante un dado de hormigón, con ranura para conexión eléctrica, realizado in situ y cuatro pernos de anclaje por columna, 20cm por debajo de la cota de pavimento.
Instrucciones de instalación y montaje, tornillería, plantilla y pernos de anclaje incluidos.
Proyector: 5.7
Accesorio individual indirecto en columna: 10
Accesorio doble indirecto en columna: 20
Accesorio individual indirecto mural: 10
*Peso aproximado sin embalaje (kg)
La iluminación en catenaria permite separar la disposición de los puntos de luz de la rigidez del programa, creando espacios para las personas y la naturaleza. El accesorio para la instalación de un proyector a cable catenaria (entre Ø 6-8 mm) permite una rotación de 360º en planta para orientar el flujo luminoso.
Lira de acero inoxidable AISI304 y piezas de sujeción de inyección de aluminio EN-AC-46100 anodizado y acabado termolacado, apto para zonas C5.
Tornillería de acero inoxidable A2.
Fijar el accesorio al proyector y posteriormente el conjunto al cable de catenaria. El sistema de anclaje admite un diámetro de cable entre Ø 6 y 8 mm.
Instrucciones de instalación y montaje y tornillería incluidos.
Cable para catenaria no incluido.
Proyector: 5.7
Accesorio catenaria: 0,8
*Peso aproximado sin embalaje (kg)
La iluminación con aplique, en paramento, techo o suelo, permite iluminar, manteniendo la coherencia en todo el trazado proyectual. El proyector se orienta para iluminar esculturas, fachadas arquitectónicas, elementos vegetales, zonas verdes, caminos, plazas, zona de aparcamiento, pasajes, o zonas de tránsito.
Brida de acero inoxidable AISI304 y soporte de inyección de aluminio EN-AC-47100 anodizado y acabado termolacado, apto para zonas C5.
Tornillería de acero inoxidable A2.
Fijar el accesorio a la superficie y posteriormente el proyector. El sistema es compatible con una instalación eléctrica empotrada o de superficie. Instrucciones de instalación y montaje y tornillería incluidos.
Tacos de fijación no incluidos.
Proyector: 5.7
Accesorio aplique: 1
*Peso aproximado sin embalaje (kg)
Defendemos el confort de las personas y la ausencia de contaminación lumínica. Garantizar el confort luminoso mediante elementos para controlar y bloquear parcialmente el deslumbramiento, es uno de los principales cometidos de la nueva ciudad pensada para las personas.
Difusor de metacrilato PMMA óptico opal de 4mm termoconformado.
Piezas de sujeción de acero inoxidable AISI304 acabadas granalladas.
Tornillería de acero inoxidable A2.
El elemento puede ser instalado a posteriori a cualquier proyector Arne, sin necesidad de desmontar el elemento.
Proyector: 5.7
Accesorio confort: 0,6
*Peso aproximado sin embalaje (kg)
