Arne
2013
Prix ADIFAD Selection
2014Le projecteur urbain Arne s'intègre avec élégance dans n'importe quel espace urbain, offrant de multiples solutions pour s'adapter aux programmes les plus exigeants. Le projecteur présente un nouveau look et des améliorations au niveau de l'installation, de la maintenance et de la durabilité.
Urbidermis Team
L’équipe Urbidermis, depuis ses débuts en 1987 dans la Division urbaine de Santa & Cole, est formée par des professionnels de différents domaines : architecture, design, ingénierie, programmation, électronique, agroenvironnement, entre autres. Un groupe hétérogène de personnes disposé à travailler pour créer de nouveaux éléments et usages urbains. Notre équipe réunit des connaissances holistiques sur l’espace urbain. Depuis ses débuts dans la Division urbaine et grâce au réaménagement urbanistique de Barcelone pour les Jeux olympiques de 1992, elle a collaboré et évolué avec différents bureaux nationaux et internationaux, appliquant le savoir-faire de Santa&Cole à l’espace urbain exigeant et changeant. Ces collaborations ont été menées avec des bureaux d’architecture, de paysagisme, d’éclairagisme, des administrations publiques ou des clients privés. La Plaza de las Glòries à Barcelone, le Parc Cuña Verde de O’Donnell à Madrid, la Plaza Costa del Sol à Torremolinos, Malaga, la Marktplatz à Karlsruhe, Allemagne, la Piazza Garibaldi à Naples, le Parc Explor Wendel à Petite-Rosselle, France, le Centre commercial Genipa à la Martinique, la Péninsule de Greenwich à Londres (Angleterre) ou l’Underline à Miami, sont quelques-unes des réalisations. Notre équipe est dotée d’expérience et de compétences dans les typologies de produits actuelles : éclairage, mobilier, microarchitecture et végétation. Nos connaissances sont axées sur l’amélioration de la résistance à l’utilisation et la durabilité face au climat, la réduction des coûts d’installation et d’entretien, l’utilisation de matériaux à faible impact et de grande qualité, l’amélioration du confort et de l’efficacité.En réaction à la technicisation des villes, l’équipe d’Urbidermis développe des solutions connectées IoT, pour offrir des services numériques apportant de nouvelles fonctions, des réductions de coûts ou de production d’énergie, ainsi que des solutions durables pour introduire des éléments végétaux adaptés au milieu urbain. Nous offrons également des services de conseil en lien avec l’espace urbain, en arboriculture et en design, partout dans le monde. Notre objectif est de partager nos connaissances pour encourager le changement vers des villes plus durables, sociales et technologiques. L’équipe d’Urbidermis a combiné son parcours professionnel avec l’enseignement dans différentes universités, conférences, tribunaux et corps d’enseignements : ELISAVA, EINA, ETSAB, IED, IAAC, UIC, ESADE, ENSAM. Elle collabore également activement avec des associations comme le European Forest Institute, Barcelona Global, Landscape Architecture Foundation, le FAD ou le BCD, lors de congrès ou d’expositions. Le grand changement de paradigme sur lequel repose le modèle de durabilité des villes nous encourage à participer aux projets du Pacte mondial des Nations Unies et de la Sustainable Markets Initiative Terra Carta. Le projecteur Arne (2013) et le projecteur Arne S (2018), le banc Aro et la barrière Aro (2020), la pergola Persol (2021), l’auvent Palladio (2020) et le cendrier Humo (2007) sont des conceptions de l’équipe Urbidermis. Savoir plus
Clair et polyvalent
Le projecteur Arne rend hommage au design danois. Sa clarté et sa polyvalence en font un magnifique système d'éclairage pour la plupart des espaces urbains ou architecturaux. Avec une grande variété de supports réglables d’éclairage direct ou indirect pour une installation sur colonne, en caténaire ou murale, le projecteur urbain Arne, avec une large gamme de distributions lumineuses précises et une efficacité énergétique élevée, fournit un éclairage fonctionnel aux parcs, places, monuments historiques et allées.
Architectural
Wideflood
Flood
Medium
Spot
Urbaine
Type II
Type IV
Type III
Indirecte
Widespot symmetrical
18 LEDs 21W, 30W, 40W
36 LEDs 39W, 56W, 78W
2700K-3000K-4000K 80CRI
Double niveau par ligne de commande.
Flux Header.
Programmation automatique.
1-10V
DALI
SV 0,04m2
CE
UL
RoHs
IP66
IK08
Clase I
Projecteur en injection d’aluminium EN-AC-47100 anodisé et thermolaqué, apte aux zones C5.
Réflecteur intérieur en plastique ABS-PC.
Diffuseur en verre optique trempé.
Visserie en acier inoxydable A2 et presse-étoupes métalliques.
*Les couleurs présentées sont purement indicatives. (Autres couleurs sur demande)
**Consulter les finitions pour les environnements marins
Gris clair
Gris moyen
Gris foncé
Comprend une soupape de compensation de pression et un parasurtenseur de 10 kV (CE).
Nettoyer avec des produits de nettoyage au pH neutre, sans alcool et non abrasifs.
Durée de vie des LED: TM21 L90 (10k) > 100.000 h.
Architectural
Wideflood
Flood
Medium
Spot
Urbaine
Type II
Type IV
Type III
Indirecte
Widespot symmetrical
18 LEDs 21W, 30W, 40W
36 LEDs 39W, 56W, 78W
2700K-3000K-4000K 80CRI
Double niveau par ligne de commande.
Flux Header.
Programmation automatique.
1-10V
DALI
SV 0,04m2
CE
UL
RoHs
IP66
IK08
Clase I
Projecteur en injection d’aluminium EN-AC-47100 anodisé et thermolaqué, apte aux zones C5.
Réflecteur intérieur en plastique ABS-PC.
Diffuseur en verre optique trempé.
Visserie en acier inoxydable A2 et presse-étoupes métalliques.
*Les couleurs présentées sont purement indicatives. (Autres couleurs sur demande)
**Consulter les finitions pour les environnements marins
Gris clair
Gris moyen
Gris foncé
Comprend une soupape de compensation de pression et un parasurtenseur de 10 kV (CE).
Nettoyer avec des produits de nettoyage au pH neutre, sans alcool et non abrasifs.
Durée de vie des LED: TM21 L90 (10k) > 100.000 h.
Applications
L’éclairage sur colonne est le plus ordonné et le plus fonctionnel dans les projets urbains. Il harmonise techniquement les tracés avec de bons indices d’uniformité et des valeurs luminiques adaptées. Les accessoires, simples ou doubles, avec jusqu’à six projecteurs à différentes hauteurs, permettent d’orienter la lumière là où elle est nécessaire, grâce à trois axes de rotation.
Bride en acier inoxydable AISI 304 et support en injection d’aluminium EN-AC-47100 anodisé et thermolaqué, apte aux zones C5.
Visserie en acier inoxydable A2.
Colonne en acier S-275 JR galvanisé à chaud classe 1 avec finition peinte : de 4,40 m, 5,20 m, 6,00 m de hauteur en un tronçon de section circulaire de Ø 127 mm ; de 7,80 m, 9,40 m et 11,80 m de hauteur en deux tronçons de section circulaire supérieure de Ø 127mm et inférieure de Ø152 mm ou Ø168 mm.
Fixation de la colonne au moyen d’un cube en béton, avec une fente pour le raccordement électrique, réalisé sur place et quatre boulons d’ancrage par colonne, à 20 cm sous le niveau de la chaussée.
Instructions d’installation et de montage, visserie, gabarit et boulons d’ancrage inclus.
Projecteur: 5.7
Accessoire individuel pour colonne : 0,4
Accessoire double pour colonne : 0,7
Accessoire individuel rétrofit pour colonne : 0,7
*Poids approximatif sans emballage (kg)
L’éclairage multiple sur colonne permet d’éclairer de manière ciblée les grands espaces verts, les parkings, les installations sportives ou de loisirs. Les accessoires d’éclairage multiple, sur colonne simple ou double, permettent de positionner jusqu’à quatre projecteurs à la même hauteur tout en conservant leur liberté directionnelle.
Bras et lyre de fixation en acier inoxydable AISI 304 et support en injection d’aluminium EN-AC-47100 anodisé et thermolaqué, apte aux zones C5.
Visserie en acier inoxydable A2.
Colonne en acier galvanisé à chaud avec finition peinte : hauteur 6,00 m en un tronçon de section circulaire de Ø 127 mm et hauteur 7,80 m en deux tronçons de section circulaire supérieure de Ø 127 mm et une section inférieure de Ø 152 mm.
Fixation de la colonne au moyen d’un cube en béton, avec une fente pour le raccordement électrique, réalisé sur place et quatre boulons d’ancrage par colonne, à 20 cm sous le niveau de la chaussée.
Instructions d’installation et de montage, visserie, gabarit et boulons d’ancrage inclus.
Projecteur: 5.7
Accessoire individuel multiple pour colonne : 2,3
Accessoire double multiple pour colonne : 4.3
*Poids approximatif sans emballage (kg)
L’éclairage indirect confère une atmosphère calme et paisible. Il évoque des ombres diffuses et ralentit les actions qui se déroulent tout autour. L’accessoire d’éclairage indirect sur colonne ou par applique est utilisé pour les grands espaces ouverts : espaces verts, places, allées, aires de stationnement ou zones de passage.
Accessoires en acier inoxydable AISI 304 et injection d’aluminium EN-AC-46500 anodisé et thermolaqué, apte aux zones C5.
Écran de réflexion PIMC finition blanche.
Visserie en acier inoxydable A2.
Colonne en acier S-275 JR Classe 1 galvanisé à chaud avec finition peinte : de 5,20 m, 6,00 m de hauteur en un tronçon de section circulaire de Ø 127 mm et de 7,80 m, 9,40 m de hauteur en deux tronçons de section circulaire supérieure de Ø 127 mm et inférieure de Ø152mm.
Fixation de la colonne au moyen d’un cube en béton, avec une fente pour le raccordement électrique, réalisé sur place et quatre boulons d’ancrage par colonne, à 20 cm sous le niveau de la chaussée.
Instructions d’installation et de montage, visserie, gabarit et boulons d’ancrage inclus.
Projecteur: 5.7
Accessoire individuel indirect pour colonne : 10
Accessoire double indirect pour colonne: 20
Accessoire individuel indirect mural : 10
*Poids approximatif sans emballage (kg)
L’éclairage caténaire permet de dissocier la disposition des points lumineux de la rigidité du programme, créant des espaces pour l’homme et la nature. L’accessoire pour l’installation d’un projecteur à un câble caténaire (entre Ø 6-8 mm) permet une rotation de 360º au sol pour diriger le flux lumineux.
Lyre en acier inoxydable AISI 304 et pièces de fixation en injection d’aluminium EN-AC-46100 anodisé et thermolaqué, apte aux zones C5.
Visserie en acier inoxydable A2.
Fixez l’accessoire au projecteur puis l’ensemble au câble caténaire. Le système d’ancrage admet un diamètre de câble compris entre Ø 6 et 8 mm.
Instructions d’installation et de montage et visserie incluses.
Câble pour caténaire non inclus.
Projecteur: 5.7
Accessoire caténaire : 0,8
*Poids approximatif sans emballage (kg)

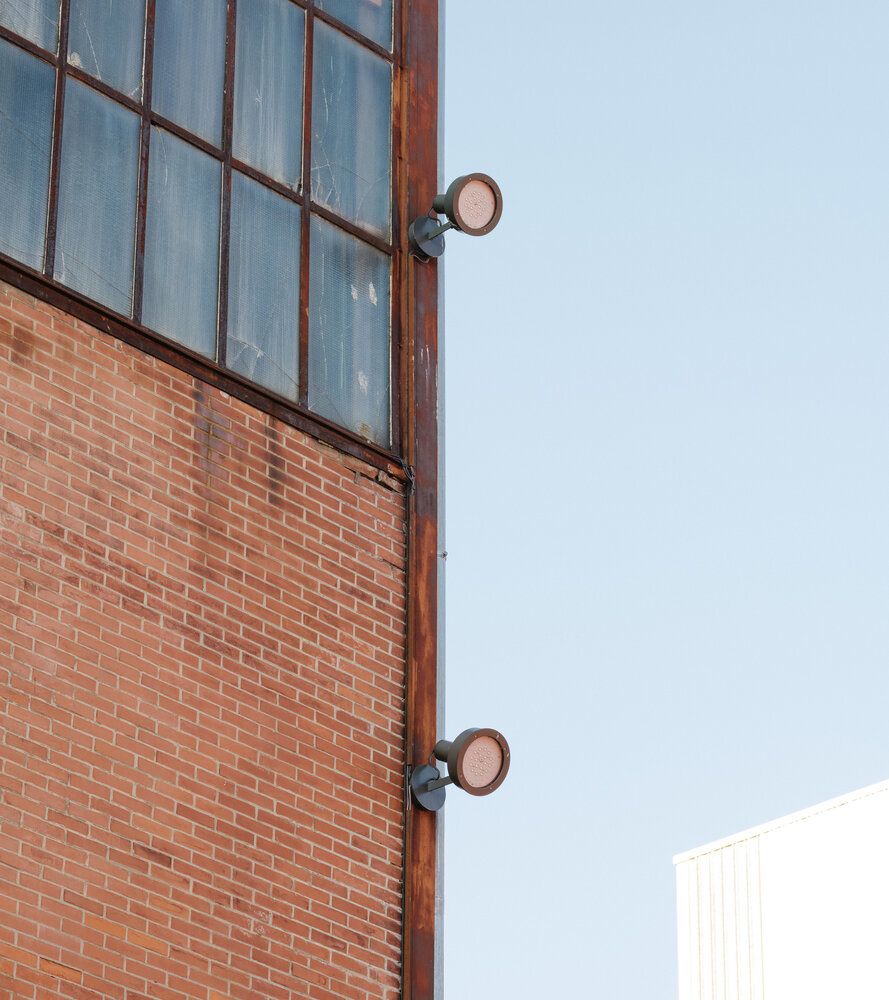

L’éclairage moyennant applique murale, zénithale ou au sol permet d’illuminer tout en conservant une cohérence tout au long de l’aménagement du projet. Le projecteur est orienté pour éclairer des sculptures, des façades architecturales, des éléments végétaux, des espaces verts, des chemins, des places, des parkings, des passages ou des zones de transit.
Bride en acier inoxydable AISI 304 (incluse dans AR1P**) et support en injection d’aluminium EN-AC-47100 anodisé et thermolaqué, apte aux zones C5.
Visserie en acier inoxydable A2.
Fixez l’accessoire à la surface puis au projecteur. Le système est compatible avec une installation électrique encastrée ou en saillie. Instructions d’installation et de montage et visserie incluses.
Chevilles de fixation non incluses.
Projecteur: 5.7
Accessoire applique : 1
*Poids approximatif sans emballage (kg)
Nous défendons le confort des personnes et l’absence de pollution lumineuse. Assurer le confort lumineux grâce à des éléments de contrôle et de blocage partiel de l’éblouissement est l’une des missions principales de la nouvelle ville pensée pour l’homme.
Diffuseur en méthacrylate PMMA optique opale de 4 mm thermoformé.
Pièces de fixation en acier inoxydable AISI304, finition grenaillée.
Visserie en acier inoxydable A2.
L’élément peut être installé ultérieurement sur n’importe quel projecteur Arne, sans qu’il soit nécessaire de démonter l’élément.
Projecteur: 5.7
Accessoire confort : 0,6
*Poids approximatif sans emballage (kg)
L’éclairage sur colonne est le plus ordonné et le plus fonctionnel dans les projets urbains. Il harmonise techniquement les tracés avec de bons indices d’uniformité et des valeurs luminiques adaptées. Les accessoires, simples ou doubles, avec jusqu’à six projecteurs à différentes hauteurs, permettent d’orienter la lumière là où elle est nécessaire, grâce à trois axes de rotation.
Bride en acier inoxydable AISI 304 et support en injection d’aluminium EN-AC-47100 anodisé et thermolaqué, apte aux zones C5.
Visserie en acier inoxydable A2.
Colonne en acier S-275 JR galvanisé à chaud classe 1 avec finition peinte : de 4,40 m, 5,20 m, 6,00 m de hauteur en un tronçon de section circulaire de Ø 127 mm ; de 7,80 m, 9,40 m et 11,80 m de hauteur en deux tronçons de section circulaire supérieure de Ø 127mm et inférieure de Ø152 mm ou Ø168 mm.
Fixation de la colonne au moyen d’un cube en béton, avec une fente pour le raccordement électrique, réalisé sur place et quatre boulons d’ancrage par colonne, à 20 cm sous le niveau de la chaussée.
Instructions d’installation et de montage, visserie, gabarit et boulons d’ancrage inclus.
Projecteur: 5.7
Accessoire individuel pour colonne : 0,4
Accessoire double pour colonne : 0,7
Accessoire individuel rétrofit pour colonne : 0,7
*Poids approximatif sans emballage (kg)
L’éclairage multiple sur colonne permet d’éclairer de manière ciblée les grands espaces verts, les parkings, les installations sportives ou de loisirs. Les accessoires d’éclairage multiple, sur colonne simple ou double, permettent de positionner jusqu’à quatre projecteurs à la même hauteur tout en conservant leur liberté directionnelle.
Bras et lyre de fixation en acier inoxydable AISI 304 et support en injection d’aluminium EN-AC-47100 anodisé et thermolaqué, apte aux zones C5.
Visserie en acier inoxydable A2.
Colonne en acier galvanisé à chaud avec finition peinte : hauteur 6,00 m en un tronçon de section circulaire de Ø 127 mm et hauteur 7,80 m en deux tronçons de section circulaire supérieure de Ø 127 mm et une section inférieure de Ø 152 mm.
Fixation de la colonne au moyen d’un cube en béton, avec une fente pour le raccordement électrique, réalisé sur place et quatre boulons d’ancrage par colonne, à 20 cm sous le niveau de la chaussée.
Instructions d’installation et de montage, visserie, gabarit et boulons d’ancrage inclus.
Projecteur: 5.7
Accessoire individuel multiple pour colonne : 2,3
Accessoire double multiple pour colonne : 4.3
*Poids approximatif sans emballage (kg)
L’éclairage indirect confère une atmosphère calme et paisible. Il évoque des ombres diffuses et ralentit les actions qui se déroulent tout autour. L’accessoire d’éclairage indirect sur colonne ou par applique est utilisé pour les grands espaces ouverts : espaces verts, places, allées, aires de stationnement ou zones de passage.
Accessoires en acier inoxydable AISI 304 et injection d’aluminium EN-AC-46500 anodisé et thermolaqué, apte aux zones C5.
Écran de réflexion PIMC finition blanche.
Visserie en acier inoxydable A2.
Colonne en acier S-275 JR Classe 1 galvanisé à chaud avec finition peinte : de 5,20 m, 6,00 m de hauteur en un tronçon de section circulaire de Ø 127 mm et de 7,80 m, 9,40 m de hauteur en deux tronçons de section circulaire supérieure de Ø 127 mm et inférieure de Ø152mm.
Fixation de la colonne au moyen d’un cube en béton, avec une fente pour le raccordement électrique, réalisé sur place et quatre boulons d’ancrage par colonne, à 20 cm sous le niveau de la chaussée.
Instructions d’installation et de montage, visserie, gabarit et boulons d’ancrage inclus.
Projecteur: 5.7
Accessoire individuel indirect pour colonne : 10
Accessoire double indirect pour colonne: 20
Accessoire individuel indirect mural : 10
*Poids approximatif sans emballage (kg)
L’éclairage caténaire permet de dissocier la disposition des points lumineux de la rigidité du programme, créant des espaces pour l’homme et la nature. L’accessoire pour l’installation d’un projecteur à un câble caténaire (entre Ø 6-8 mm) permet une rotation de 360º au sol pour diriger le flux lumineux.
Lyre en acier inoxydable AISI 304 et pièces de fixation en injection d’aluminium EN-AC-46100 anodisé et thermolaqué, apte aux zones C5.
Visserie en acier inoxydable A2.
Fixez l’accessoire au projecteur puis l’ensemble au câble caténaire. Le système d’ancrage admet un diamètre de câble compris entre Ø 6 et 8 mm.
Instructions d’installation et de montage et visserie incluses.
Câble pour caténaire non inclus.
Projecteur: 5.7
Accessoire caténaire : 0,8
*Poids approximatif sans emballage (kg)
L’éclairage moyennant applique murale, zénithale ou au sol permet d’illuminer tout en conservant une cohérence tout au long de l’aménagement du projet. Le projecteur est orienté pour éclairer des sculptures, des façades architecturales, des éléments végétaux, des espaces verts, des chemins, des places, des parkings, des passages ou des zones de transit.
Bride en acier inoxydable AISI 304 (incluse dans AR1P**) et support en injection d’aluminium EN-AC-47100 anodisé et thermolaqué, apte aux zones C5.
Visserie en acier inoxydable A2.
Fixez l’accessoire à la surface puis au projecteur. Le système est compatible avec une installation électrique encastrée ou en saillie. Instructions d’installation et de montage et visserie incluses.
Chevilles de fixation non incluses.
Projecteur: 5.7
Accessoire applique : 1
*Poids approximatif sans emballage (kg)
Nous défendons le confort des personnes et l’absence de pollution lumineuse. Assurer le confort lumineux grâce à des éléments de contrôle et de blocage partiel de l’éblouissement est l’une des missions principales de la nouvelle ville pensée pour l’homme.
Diffuseur en méthacrylate PMMA optique opale de 4 mm thermoformé.
Pièces de fixation en acier inoxydable AISI304, finition grenaillée.
Visserie en acier inoxydable A2.
L’élément peut être installé ultérieurement sur n’importe quel projecteur Arne, sans qu’il soit nécessaire de démonter l’élément.
Projecteur: 5.7
Accessoire confort : 0,6
*Poids approximatif sans emballage (kg)
