Degré de protection des luminaires contre la pénétration de solides et de liquides. Norme CEI 529 - EN 60529.
(Premier chiffre – Solides/Deuxième – Liquides)
IP55
5. Protégé contre la pénétration de poussière.
5. Protégé contre les jets d’eau.
IP65
6. Hermétiquement protégé contre la poussière.
5. Protégé contre les jets d’eau.
IP66
6. Hermétiquement protégé contre la poussière.
6. Protégé contre les coups de mer et équivalents.
Degré de protection procuré par l’enveloppe contre les chocs mécaniques. Conformément à la norme EN 50102.
IK08 (0,5 J), IK09 (1 J), IK10 (2 J)
CLASSE I.
Isolation fonctionnelle dans toutes ses pièces et mise à la terre.
CLASSE II.
Double isolation renforcée pour éviter les contraintes sur les pièces métalliques exposées.
Certificats de produit
Tous nos produits sont conformes aux directives et règlements européens applicables, autorisant la libre circulation au sein de l’Espace économique européen (EEE). En outre, nous nous conformons à la directive sur la compatibilité électromagnétique (CEM) et à la directive sur la basse tension. Nous certifions nos produits par des laboratoires externes accrédités par l’ENAC.
Nous respectons la directive RohS (Restriction of Hazardous Substances) pour les composants électriques et électroniques. En outre, nous respectons la directive relative aux déchets (DEEE), que nous gérons avec respect.
Modularité fonctionnelle

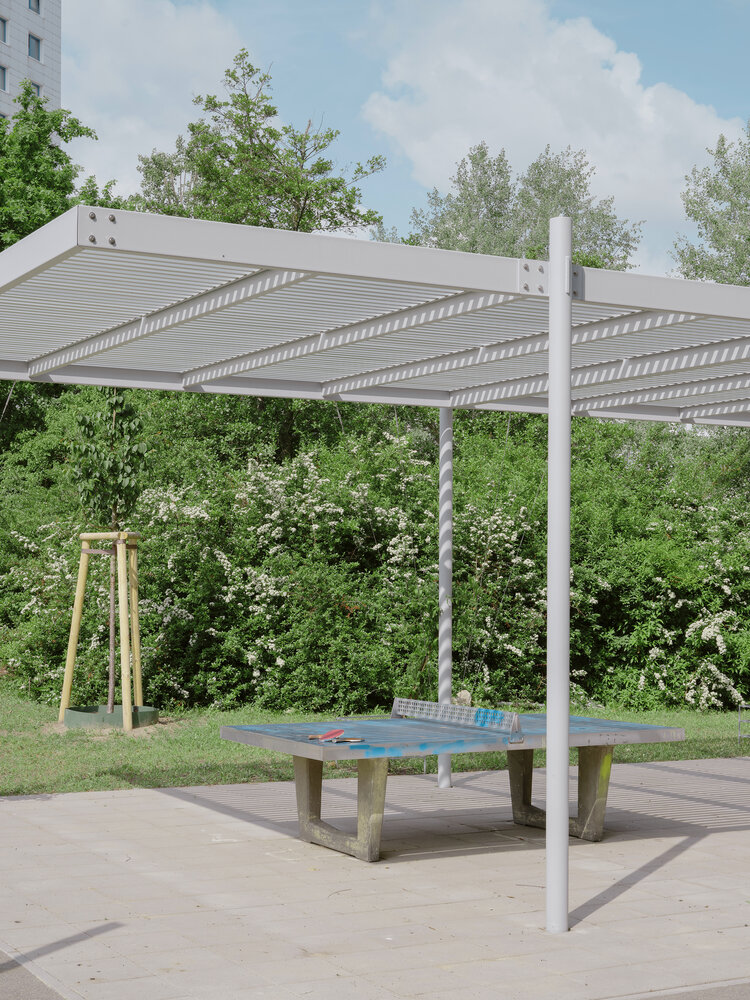

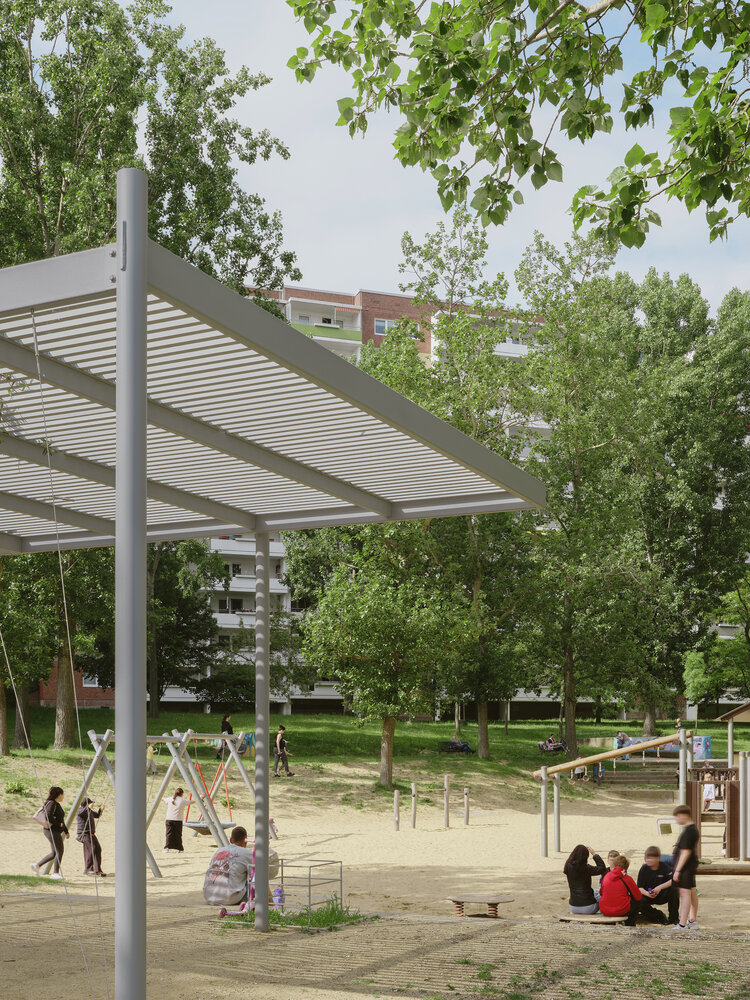

La pergola urbaine Persol permet d'aligner les toitures à des hauteurs identiques ou différentes et d'élever les supports périmétriques avec trois piliers ou plus, partageant ou non les modules d'ombrage. Liberté de composition et sobriété des matériaux pour assumer les multiples fonctions du nouvel espace extérieur qui stimulent l'utilisation communautaire.
- Grande toiture d’ombrage de 25m², disponible en trois modèles distincts :
-
- Modèle photovoltaïque : composée de modules de plaques photovoltaïques en verre trempé double de 4 mm et des cellules PERC de haute puissance encapsulées dans du polymère.
- Modèle en bois : composée de huit modules de lames de 40×45 mm en pin des Flandres autoclavées marron Classe 4.
- Modèle en aluminium : composée de huit modules de lames de 40×40 mm en aluminium anodisé.
- Structure portante réalisée avec des profilés périmétriques de 150×50 mm et des traverses de 120×50 mm en acier S235 JR galvanisé à chaud, ainsi que des piliers de Ø114,3 mm en acier S275 JR galvanisé à chaud, le tout optionnellement fini avec peinture de protection C3.
- La visserie est en acier inoxydable A4.
Structure
Gris clair
Toiture
Pin autoclave
Panneau solaire
Aluminium anodisé
Les couleurs présentées sont purement indicatives.
Autres couleurs sur demande.
Consulter les finitions pour les environnements marins.
Puissance du système (W)
Unité optique à haute efficacité
- 2x 1,5m Linéaire LED 22,5W
Température de couleur (K)
- 3300K 80CRI
Photovoltaïque
Ombre
Urbana
Type V
Tous nos produits prennent en charge la régulation à distance, à la fois individuellement et en groupe, via les systèmes de contrôle les plus standardisés, réduisant considérablement la consommation d’énergie et éliminant la pollution lumineuse. Nous adaptons nos produits pour protéger la biodiversité et respecter les rythmes circadiens, en éliminant les longueurs d’onde nocives.
Nos luminaires respectent les normes américaines IESNA LM80 et TM21.
1-10V / 0-10V
Protocole de régulation analogique unidirectionnel qui, via un signal entre 1 ou 0 et 10 V, permet de contrôler linéairement à distance le flux lumineux entre 10% ou 0% et 100%. La programmation standard est la suivante : Vi ≥ 8V – 100%; Vi ≤ 1V – 10%.
DALI
Protocole de communication numérique bidirectionnel (Digital Addressable Lighting Interface) qui permet de regrouper, de réguler et d’éteindre le luminaire, en utilisant une résolution de 8 bits avec 254 étapes de régulation et de recevoir des informations sur son état pour la maintenance.
Programmation automatique
Programmation individuelle autogérée, dans le produit et bidirectionnelle. Elle est configurée avant l’installation. Elle est utile dans les projets nécessitant un seul modèle tout au long de la vie du produit. Elle intègre des étapes de régulation automatique avec géolocalisation et des cycles nocturnes réels.
Exemple : 100% de 21h00 à 22h00 ; 70% de 22h00 à 01h00 ; 50% de 01h00 à 05h00 ; 70% de 05h00 à 08h00.
Programmation automatique du panneau de contrôle
Programmation individuelle autogérée dans le panneau de contrôle et unidirectionnelle. Elle est configurée avant l’installation. Elle peut coexister avec d’autres technologies analogiques de réduction de tension, telles que la coupure de phase. Elle est utile dans les projets nécessitant différents modèles tout au long de l’année ou de la vie du produit.
Exemple : Été 100% de 21h00 à 22h00 ; 70% de 22h00 à 01h00 ; 50% de 01h00 à 05h00 ; Hiver 100% de 16h00 à 22h00 ; 70% de 22h00 à 01h00 ; 50% de 01h00 à 08h00.
Programmation de la ligne de commande
Régulation de groupe, dans le panneau de contrôle et unidirectionnelle. Elle nécessite l’installation d’une ligne électrique de commande supplémentaire en plus de la ligne de puissance (2×2,5mm2). Elle est utile dans les projets nécessitant une régulation simplifiée.
Programmation du variateur de flux lumineux
Régulation de groupe, dans le panneau de contrôle et unidirectionnelle. Elle nécessite l’installation d’un stabilisateur/régulateur de tension dans le panneau de contrôle et la configuration du produit pour interpréter la corrélation entre la tension de ligne et la puissance. Elle est utile dans les projets nécessitant un système simplifié avec des régulateurs existants.
Exemple : Vi ≥ 230V – 100%; Vi ≤ 185V – 60%
Gestion du flux lumineux (CLM)
Fonction optionnelle parallèle à la programmation qui permet de maintenir les niveaux d’éclairage du projet constants tout au long de la vie de l’installation, en augmentant la puissance du luminaire proportionnellement à la dépréciation des LED.
Notre programmation standard est 0h 80% ; 60.000h 100%.
Contrôle de température
Protection automatique optionnelle pour protéger l’intégrité des composants lumineux. Elle surveille la température maximale, activant une réduction du flux pour retrouver une valeur acceptable.
Protection contre les surtensions
Protecteur contre les pics de tension causés par les orages. Dimensionné pour un courant de décharge maximal de 10kA.
- Fixation des piliers au moyen d’un bloc de béton à 20 cm sous le niveau de la chaussée avec une fente pour le raccordement électrique réalisé sur place et de quatre boulons en J de M18 par colonne.
- Installation entièrement mécanique, sans soudure, à l’aide de vis inox A4.
- Un luminaire LED linéaire encastré est inclus dans deux traverses.
- L’élément est fourni démonté en quatre composants : piliers, poutres, traverses, toitures.
- Instructions d’installation et de montage, visserie et boulons en J inclus.
- Il ne nécessite pas d’entretien fonctionnel, si ce n’est pour conserver la couleur d’origine des grilles en bois et le nettoyage périodique des panneaux photovoltaïques.
- Élément calculé pour un terrain de type II et un vent de 29 m/s, avec un sol composé de sable meuble ou humide de compacité moyenne (E0 = 4800 kN/m2) et une fondation en béton HM-20.
- Nous proposons des adaptations pour des terrains et des conditions climatiques plus exigeants.
CE
RoHs
IP67
IK08
Clase III
- 4,8 kWc par module (310 Wc x 15 panneaux photovoltaïques)
- STC (conditions de mesure standard) :
– 1000W/m² d’irradiance
– Distribution spectrale AM 1.5
– Température 25±2ºC
