Tumbler
2017
Auszeichnung Red Dot Design Award
2020Genau der richtige Lichtstrom; visueller Komfort dank der besten Technologie. Im Einklang mit Nathan Rogers´ Leitsatz „From the spoon to the city“ (zu Dt.: „Vom Löffel bis zur Stadt“) überträgt der Tumbler-Beleuchtungskörper den charakteristischen und ausgesprochen eleganten Minimalismus der Innenräume in die lärmende urbane Welt.
Industrial Facility
Sam Hecht absolvierte sein Studium in Industriedesign an der Royal College of Art in London. Kim Colin in Kunstgeschichte an der UCLA sowie in Architektur an der SCI-Arc in Los Angeles. 2002 gründeten sie gemeinsam in London das Studio Industrial Facility. Ihr Ansatz beruht auf einer bedachtsamen Berücksichtigung der Form und einer einmaligen Einstellung zum zeitgenössischen Lebensstil, wobei sie praktische und zugleich attraktive Produkte, Möbel und Ausstellungen entwerfen. Hecht und Colin streben danach, die Objekte, mit denen wir zusammenleben, besser zu gestalten. Sie möchten nicht etwas Ausgefallenes, sondern etwas Besseres hervorbringen; Dinge, die der Zeit stand halten, sich als praktisch erweisen und mehr als nur die Mindestanforderungen an das Produkt erfüllen. Aufgrund seines pragmatischen Ansatzes gilt Industrial Facility als eines der avantgardistischen Studios überhaupt. Hecht und Colin haben mit zahlreichen internationalen, bahnbrechenden Unternehmen zusammengearbeitet und dabei Projekte entwickelt, die sich durch ihre kulturelle Relevanz und ihren kommerziellen Erfolg auszeichnen – sei es aufgrund ihrer Herangehensweise, Philosophie oder ehrlichen Lösungen.Inspiriert von den disruptiven Technologien gründeten sie 2016 Future Facility, eine neue Abteilung, die sich ausschließlich den Internetprodukten (IoT) widmet. Sowohl Sam Hecht als auch Kim Colin gelten als wichtige Vertreter des Industriedesigns. Sie sind Mitglieder der Royal Society of Arts, und viele ihrer Arbeiten gehören mittlerweile zum Bestand bekannter Museen: Cooper Hewitt und MOMA in New York, San Francisco Museum of Modern Art, Chicago Art Institute, Centre Pompidou Paris, Victoria and Albert Museum und Design Museum in London sowie Designmuseum Helsinki. Für Industrial Facility steht Nützlichkeit für die Menschen und die Gemeinschaft an erster Stelle. Deswegen übertragen sie mit den Beleuchtungskörpern Slope (2017) und Tumbler (2017) den charakteristischen und ausgesprochen eleganten Minimalismus des Innendesigns in den neuen öffentlichen Raum und tragen somit zu einer menschlicheren Stadtlandschaft bei. Weiß mehr
Eleganz für den urbanen Raum
Tumbler verfügt über einen ausgesprochen effizienten, an das urbane Umfeld angepassten Innenraum-Lampenschirm mit einer wohlproportionierten konischen Form und abgerundeten Kanten. Dieser Beleuchtungskörper lässt sich modular gestalten, zeichnet sich durch sein hochqualitatives Licht und hohe Effizienz aus und kann den jeweiligen privaten oder urbanen Räumen angepasst werden.
Architektonische
Wideflood
Flood
Medium
Spot
Type II+II
Type V
Städtische
Type II
Type IV
Type III
16 LEDs 19W, 27W, 37W
24 LEDs 27W, 38W, 53W
COB 20W, 28W, 39W
2700 K – 3000 K – 4000 K 80CRI
Zwei Niveaus per Leitungstreiber.
Lichtstromeinstellung.
Programmierbarer Timer.
1-10V
DALI
SV 0,06m2
CE
UL
RoHs
IP66
IK08
Clase I
Beleuchtungskörper aus eingespritztem Aluminium EN-AC-47100 mit thermolackierter Oberfläche und C3-Antikorrosionsschutz. Innenreflektor aus Kunststoff (ABS-PC). Diffusor aus gehärtetem optischem Glas. Schrauben aus A2-Edelstahl und Stopfbuchse aus Metall.
*Die angezeigten Farben dienen nur als Beispiel (andere Farben auf Anfrage erhältlich).
**Ausführungen für Küstenklima auf Anfrage
Hellgrau
Schwarz
Einschließlich Druckausgleichsventil und 10 kV-Überspannungsschutz (CE).
Reinigen Sie mit pH-neutralen, alkoholfreien und nicht scheuernden Reinigungsmitteln.
LED-Lebensdauer: TM21 L90 (10k) > 100.000 h.
Architektonische
Wideflood
Flood
Medium
Spot
Type II+II
Type V
Städtische
Type II
Type IV
Type III
16 LEDs 19W, 27W, 37W
24 LEDs 27W, 38W, 53W
COB 20W, 28W, 39W
2700 K – 3000 K – 4000 K 80CRI
Zwei Niveaus per Leitungstreiber.
Lichtstromeinstellung.
Programmierbarer Timer.
1-10V
DALI
SV 0,06m2
CE
UL
RoHs
IP66
IK08
Clase I
Beleuchtungskörper aus eingespritztem Aluminium EN-AC-47100 mit thermolackierter Oberfläche und C3-Antikorrosionsschutz. Innenreflektor aus Kunststoff (ABS-PC). Diffusor aus gehärtetem optischem Glas. Schrauben aus A2-Edelstahl und Stopfbuchse aus Metall.
*Die angezeigten Farben dienen nur als Beispiel (andere Farben auf Anfrage erhältlich).
**Ausführungen für Küstenklima auf Anfrage
Hellgrau
Schwarz
Einschließlich Druckausgleichsventil und 10 kV-Überspannungsschutz (CE).
Reinigen Sie mit pH-neutralen, alkoholfreien und nicht scheuernden Reinigungsmitteln.
LED-Lebensdauer: TM21 L90 (10k) > 100.000 h.
Anwendungen
Die Mastleuchten strukturieren den urbanen Raum und erfüllen ihre Funktion wie keine andere. Durch ihre Gleichmäßigkeit und den angepassten Lichtstrom sorgen sie für ein technisch harmonisches Erscheinungsbild. Anhand der Zubehörteile lassen sich die Leuchtkörper an zylindrische Maste mit 114,3 mm Ø und weiteren Durchmessern anbringen.
Zubehörteil für zylindrische Maste aus eingespritztem Aluminium (EN-AC-47100) und vertikales Retrofit-Zubehörteil für Maste aus extrudiertem Aluminium (6060-T5) mit thermolackierter Oberfläche und C3-Antikorrosionsschutz. Schrauben aus A2-Edelstahl. Mast aus feuerverzinktem Stahl S-275 JR Klasse 1 mit lackierter Oberfläche: Höhen 3,60 m, 4,40 m und 5,20 m mit kreisförmigem Querschnitt (Ø 114,3 mm); Höhe 6,80 m aus zwei Abschnitten mit kreisförmigem Querschnitt (oberer Ø 114,3 mm und unterer Ø 152 mm).
Anbringung des Masts vor Ort mittels Betonkubus mit Nut für den Stromanschluss und vier Ankerbolzen pro Mast 20 cm unterhalb des Straßenbelags. Inklusive Installations- und Montageanleitung, Schrauben, Vorlage und Ankerbolzen.
Beleuchtungskörper: 6.2
Einzelnes Zubehörteil für den Mast: 0.8
Doppeltes Zubehörteil für den Mast: 1.3
Vertikales Zubehörteil für den Mast: 0.3
*Ungefähres Gewicht ohne Verpackung (kg)

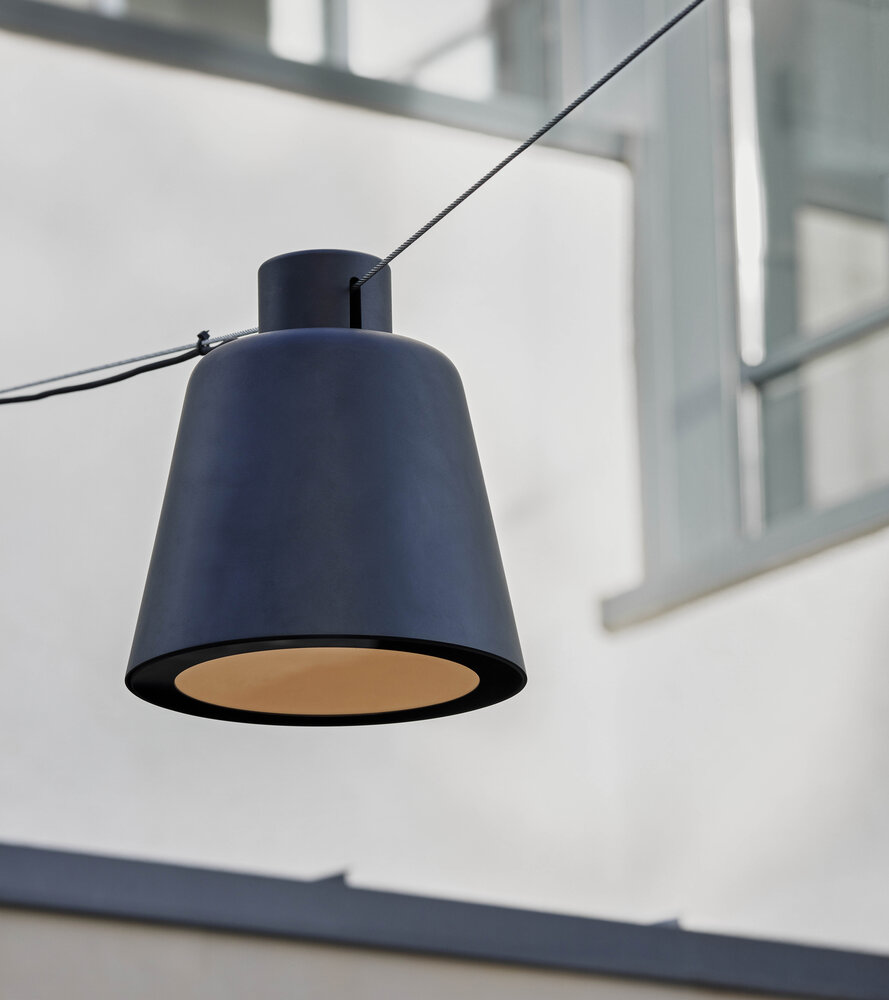

Durch die Anbringung an einer Oberleitung lassen sich die Leuchten ganz nach Bedarf platzieren, wodurch sich ein Raum für Menschen und Natur schaffen lässt. Das Zubehörteil für die Installierung an einer Oberleitung (6 – 8 mm Ø) ermöglicht eine 360°-Drehung des Lichtstroms.
Befestigungsteile aus eingespritztem Aluminium (EN-AC-47100) mit thermolackierter Oberfläche und C3-Antikorrosionsschutz. Schrauben aus A2-Edelstahl.
Das Zubehörteil am Beleuchtungskörper befestigen und anschließend die Leuchtengruppe an der Oberleitung anbringen. Das Ankersystem eignet sich für Kabel mit 6 – 8 mm Ø.
Inklusive Installations- und Montageanleitungen und Schrauben.
Oberleitung nicht im Lieferumfang enthalten.
Beleuchtungskörper: 6.2
Zubehörteil für Oberleitung: 0.3
*Ungefähres Gewicht ohne Verpackung (kg)

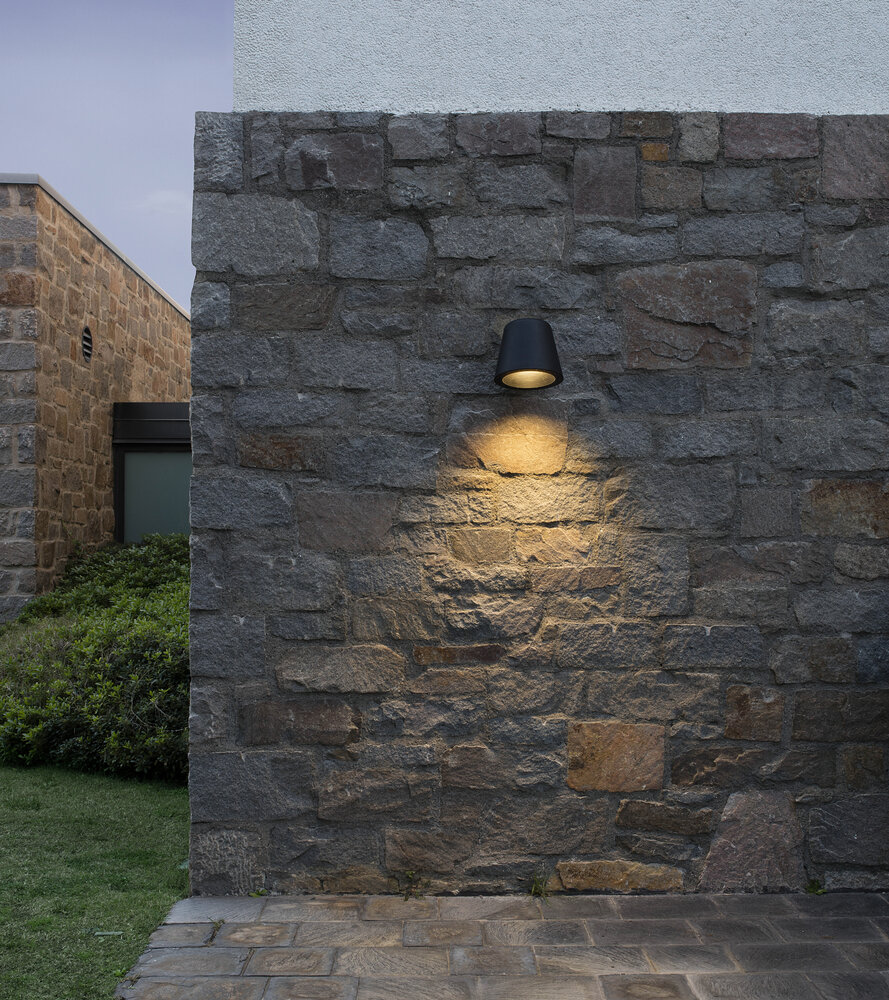

Die Oberflächenleuchten beleuchten das gesamte Projekt und sorgen zugleich für Kohärenz. Somit integriert sich der Beleuchtungskörper komplett in die vertikale Oberfläche, um Gebäudefassaden, Spazierwege, Plätze, Parkplätze, Durchgänge oder Bereiche mit Durchgangsverkehr zu beleuchten.
Zubehörteil aus eingespritztem Aluminium (EN-AC-47100) mit thermolackierter Oberfläche und C3-Antikorrosionsschutz. Schrauben aus A2-Edelstahl.
Das Zubehörteil an der Oberfläche befestigen und anschließend den Beleuchtungskörper anbringen. Das System ist mit Elektroinstallationen auf und unter Putz kompatibel. Inklusive Installations- und Montageanleitungen und Schrauben.
Dübel nicht im Lieferumfang enthalten.
Beleuchtungskörper: 6.2
Einzelnes Zubehörteil für Wände: 1.8
Vertikales Zubehörteil für Wände: 0.6
*Ungefähres Gewicht ohne Verpackung (kg)
Die Mastleuchten strukturieren den urbanen Raum und erfüllen ihre Funktion wie keine andere. Durch ihre Gleichmäßigkeit und den angepassten Lichtstrom sorgen sie für ein technisch harmonisches Erscheinungsbild. Anhand der Zubehörteile lassen sich die Leuchtkörper an zylindrische Maste mit 114,3 mm Ø und weiteren Durchmessern anbringen.
Zubehörteil für zylindrische Maste aus eingespritztem Aluminium (EN-AC-47100) und vertikales Retrofit-Zubehörteil für Maste aus extrudiertem Aluminium (6060-T5) mit thermolackierter Oberfläche und C3-Antikorrosionsschutz. Schrauben aus A2-Edelstahl. Mast aus feuerverzinktem Stahl S-275 JR Klasse 1 mit lackierter Oberfläche: Höhen 3,60 m, 4,40 m und 5,20 m mit kreisförmigem Querschnitt (Ø 114,3 mm); Höhe 6,80 m aus zwei Abschnitten mit kreisförmigem Querschnitt (oberer Ø 114,3 mm und unterer Ø 152 mm).
Anbringung des Masts vor Ort mittels Betonkubus mit Nut für den Stromanschluss und vier Ankerbolzen pro Mast 20 cm unterhalb des Straßenbelags. Inklusive Installations- und Montageanleitung, Schrauben, Vorlage und Ankerbolzen.
Beleuchtungskörper: 6.2
Einzelnes Zubehörteil für den Mast: 0.8
Doppeltes Zubehörteil für den Mast: 1.3
Vertikales Zubehörteil für den Mast: 0.3
*Ungefähres Gewicht ohne Verpackung (kg)
Durch die Anbringung an einer Oberleitung lassen sich die Leuchten ganz nach Bedarf platzieren, wodurch sich ein Raum für Menschen und Natur schaffen lässt. Das Zubehörteil für die Installierung an einer Oberleitung (6 – 8 mm Ø) ermöglicht eine 360°-Drehung des Lichtstroms.
Befestigungsteile aus eingespritztem Aluminium (EN-AC-47100) mit thermolackierter Oberfläche und C3-Antikorrosionsschutz. Schrauben aus A2-Edelstahl.
Das Zubehörteil am Beleuchtungskörper befestigen und anschließend die Leuchtengruppe an der Oberleitung anbringen. Das Ankersystem eignet sich für Kabel mit 6 – 8 mm Ø.
Inklusive Installations- und Montageanleitungen und Schrauben.
Oberleitung nicht im Lieferumfang enthalten.
Beleuchtungskörper: 6.2
Zubehörteil für Oberleitung: 0.3
*Ungefähres Gewicht ohne Verpackung (kg)
Die Oberflächenleuchten beleuchten das gesamte Projekt und sorgen zugleich für Kohärenz. Somit integriert sich der Beleuchtungskörper komplett in die vertikale Oberfläche, um Gebäudefassaden, Spazierwege, Plätze, Parkplätze, Durchgänge oder Bereiche mit Durchgangsverkehr zu beleuchten.
Zubehörteil aus eingespritztem Aluminium (EN-AC-47100) mit thermolackierter Oberfläche und C3-Antikorrosionsschutz. Schrauben aus A2-Edelstahl.
Das Zubehörteil an der Oberfläche befestigen und anschließend den Beleuchtungskörper anbringen. Das System ist mit Elektroinstallationen auf und unter Putz kompatibel. Inklusive Installations- und Montageanleitungen und Schrauben.
Dübel nicht im Lieferumfang enthalten.
Beleuchtungskörper: 6.2
Einzelnes Zubehörteil für Wände: 1.8
Vertikales Zubehörteil für Wände: 0.6
*Ungefähres Gewicht ohne Verpackung (kg)
