Grado de protección de las luminarias a la penetración de sólidos y líquidos. Norma IEC 529 - EN 60529.
(Primer dígito – Sólidos / Segundo – Líquidos)
IP55
5. Protegido contra la penetración de polvo.
5. Protegido contra los chorros de agua.
IP65
6. Protegido herméticamente contra el polvo.
5. Protegido contra los chorros de agua.
IP66
6. Protegido herméticamente contra el polvo.
6. Protegido contra los golpes de mar y análogos.
Grado de protección proporcionado por la envolvente contra impactos mecánicos. Conforme EN 50102.
IK08 (0,5 J), IK09 (1 J), IK10 (2 J)
CLASE I.
Aislamiento funcional en todas sus partes y conexión a tierra.
CLASE II.
Aislamiento doblemente reforzado para evitar tensión en partes metálicas expuestas.
Certificados de productos
Todos nuestros productos cumplen con las Directivas y Normativas Europeas aplicables, autorizando la libre circulación dentro del Espacio Único Europeo (EEE). Además, cumplimos con la Directiva de Compatibilidad Electromagnética (EMC) y con la Directiva de Baja Tensión. Certificamos por medio de laboratorios externos acreditados por ENAC.
Cumplimos con la Directiva de Restricción de Sustancias Peligrosas (RohS) para componentes eléctricos y electrónicos. Además, cumplimos con la Directiva de Residuos (RAEE/WEEE) que gestionamos de forma respetuosa.
Categorías de impacto analizadas
Los análisis de ciclo de vida se han realizado utilizando la norma ISO 14040 (Ciclo de vida análisis – Principios y marco) e ISO 14044 (Gestión ambiental – Evaluación de ciclo de vida – Requisitos y directrices).
Acidificación
Indicador de la potencial acidificación de los suelos y aguas (aumento de pH). Se relaciona con la muerte de plantas, bajo rendimiento de cultivos, infertilidad de suelos, contaminación de ecosistemas acuáticos, etc.
Método y unidad
EF v3.1 | acidificación | exceso acumulado (AE) (mol H+-Eq)
Cambio climático
Indicador de las emisiones de gases de efecto invernadero (GEI) que contribuyen al cambio climático en la atmósfera. Está relacionado con el aumento de las temperaturas y cambios de los patrones climáticos debido al efecto invernadero.
Método y unidad
IPCC 2021 | cambio climático | potencial de calentamiento global (GWP100) (kg CO2-Eq)
Ecotoxicidad
Indicador que mide los efectos tóxicos de los compuestos químicos en el ecosistema. Se relaciona con la bioacumulación de compuestos tóxicos, la muerte de organismos vivos y la alteración o ruptura de los ecosistemas.
Método y unidad
USEtox | ecotoxicidad | total (CTU)
Agotamiento de recursos fósiles
Indicador del agotamiento de recursos fósiles no renovables. Se relaciona con la preocupación de no disponer de estos recursos de energía limitados en el futuro para seguir manteniendo las pautas de consumo actuales.
Método y unidad
CML v4.8 2016 | recursos energéticos: no renovables | potencial de agotamiento abiótico (ADP): combustibles fósiles (MJ)
Eutrofización
Indicador del enriquecimiento del ecosistema de agua dulce con elementos nutritivos. Se relaciona con el crecimiento excesivo de algas en cuerpos acuosos, la falta de oxígeno y muerte de especies acuáticas.
Método y unidad
CML v4.8 2016 | eutrofización (kg PO4-Eq)
Ocupación de tierras para la agricultura
Indicador del uso y transformación de tierras con potencial agrícola para otros fines debido a la ocupación por bosques, carreteras, zonas industriales, extracción de minerales, entre otros.
Método y unidad
ReCiPe 2016 v1.03, punto medio (H) | uso del suelo | ocupación del suelo agrícola (LOP) (m2 cultivo-Eq)
Agotamiento de elementos minerales/metálicos
Indicador del agotamiento de recursos metálicos y minerales. Se relaciona con la preocupación futura de no disponer de estos recursos no renovables y muy escasos en la naturaleza.
Método y unidad
CML v4.8 2016 | recursos materiales: metales/minerales | potencial de agotamiento abiótico (PEA): elementos (reservas últimas) (kg Sb-Eq)
Uso del agua
Análisis del uso del agua a lo largo de los procesos de transformación. El uso del agua puede deberse a muy distintas fuentes, desde su uso directo en procesos productivos hasta su uso indirecto debido al empleo de energía hidroeléctrica.
Método y unidad
ReCiPe 2016 v1.03, punto medio (H) | potencial de consumo de agua (WCP) (m3 H2O)
Modularidad funcional

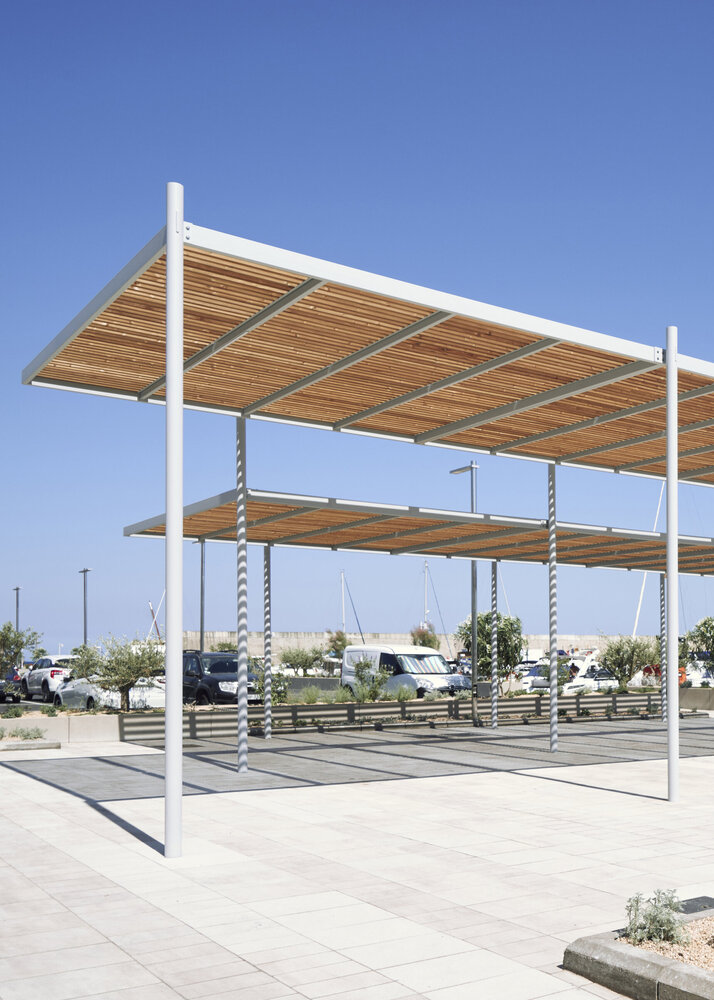

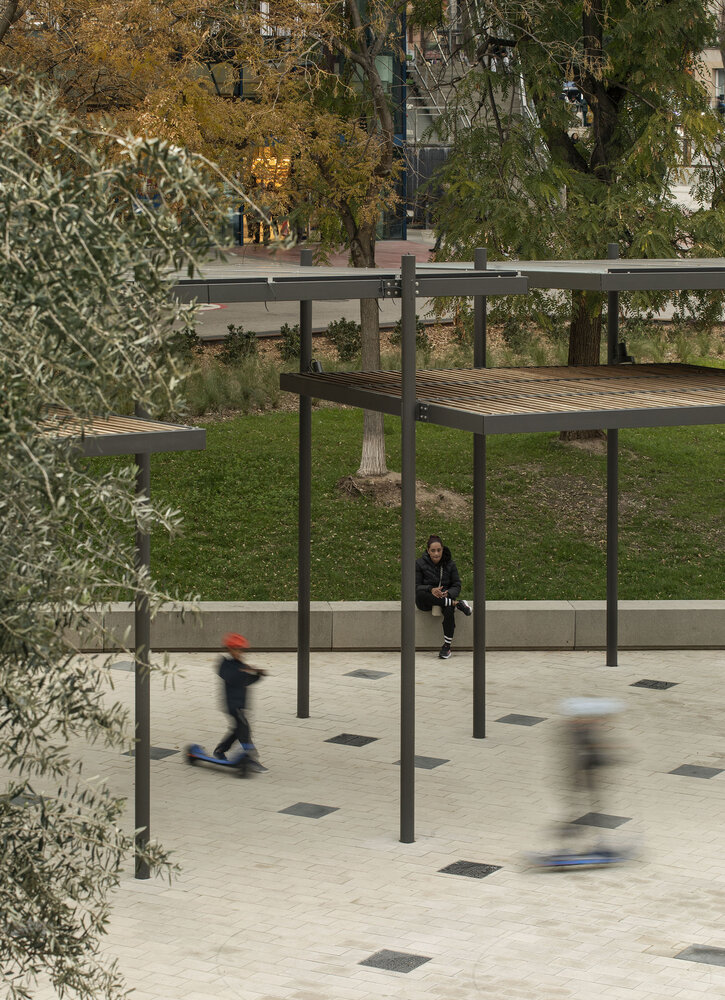

La pérgola urbana Persol permite alinear las cubiertas a igual o diferentes alturas y plantear los apoyos perimetrales con tres o más pilares, compartiendo o no los módulos de sombra. Libertad compositiva y sobriedad de materiales para acometer con las plurales funciones del nuevo espacio exterior que estimulen el uso comunal.
Estructura
Gris claro
Cubierta
Pino autoclave
Panel fotovoltaico
Aluminio anodizado
Los colores mostrados son meramente indicativos.
Otros colores bajo demanda.
Consultar acabados para ambientes marinos.
Potencia del sistema (W)
Unidad óptica de alta eficacia
- 2x 1,5m Lineal LED 22,5W
Temperatura de color (K)
- 3300K 80IRC
Fotovoltaica
Sombra
Urbana
Type V
Todos nuestros elementos admiten la regulación a distancia, tanto individual como en grupo, por medio de los más estandarizados sistemas de control, para reducir considerablemente el consumo energético y eliminar la contaminación lumínica. Adaptamos nuestros productos para salvaguardar la biodiversidad y respetar los ciclos circadianos, eliminando longitudes de onda perjudiciales.
Nuestras luminarias siguen el estándar americano IESNA LM80 y TM21.
1-10V / 0-10V
Protocolo de regulación analógico mono direccional que, a través de una señal entre 1 o 0 y 10 V, permite controlar linealmente a distancia el flujo luminoso entre el 10% o 0% y el 100%.
La programación standard es la siguiente: Vi ≥ 8V – 100%; Vi ≤ 1V – 10%.
DALI
Protocolo de comunicación digital bidireccional (Digital Addressable Lighting Interface) que permite agrupar, regular y apagar la luminaria, utilizando una resolución de 8-bit con 254 pasos de regulación y recibir información sobre el estado de la misma, para su mantenimiento.
Programación automática
Programación autogestionada individual, en el producto y bidireccional. Se configura previamente a la instalación. Es útil en proyectos que necesiten un único patrón a lo largo de la vida útil del producto. Incorpora pasos de regulación automática con geolocalización y ciclos nocturnos reales.
Ej.:100% de 21:00 a 22:00; 70% de 22:00 a 01:00; 50% de 01:00 a 05:00; 70% de 05:00 a 08:00.
Regulación automática en cuadro
Programación autogestionada individual, en cuadro de maniobra y mono-direccional. Se configura previamente a la instalación. Puede convivir con otras tecnologías analógicas de reducción de tensión, como el corte de fase. Es útil en proyectos que necesiten diferentes patrones a lo largo del año o de la vida útil del producto.
Ej.: Verano 100% de 21:00 a 22:00; 70% de 22:00 a 01:00; 50% de 01:00 a 05:00;
Invierno 100% de 16:00 a 22:00; 70% de 22:00 a 01:00; 50% de 01:00 a 08:00;
Regulación por línea de mando
Regulación de grupo, en cuadro de maniobra y mono-direccional. Necesita la instalación de una línea eléctrica de mando adicional además de la línea de potencia (2×2,5mm2). Es útil en proyectos que necesiten una regulación simplificada.
Regulación por flujo en cabecera
Regulación de grupo, en cuadro de maniobra y mono-direccional. Necesita la instalación de un estabilizador/regulador de tensión en el cuadro de maniobra y la configuración del producto para interpretar la correlación entre tensión en línea y potencia. Es útil en proyectos que necesiten un sistema simplificado con reguladores existentes.
Ej.: VI ≥ 230V – 100%; VI ≤ 185V – 60%
Gestión de flujo luminoso
Función opcional paralela a la programación que permite mantener los niveles de iluminación de proyecto constantes a lo largo de la vida útil de la instalación, aumentando la potencia de la luminaria proporcionalmente a la depreciación del LED.
Nuestra programación estándar es 0h 80%; 60.000h 100%.
Control de temperatura
Protección automática opcional para salvaguardar la integridad de los componentes lumínicos. Monitoriza la temperatura máxima, activando una reducción del flujo para recuperar un valor aceptable.
Protección de sobretensiones
Protector contra las subidas de tensión causadas por tormentas eléctricas. Dimensionado para una corriente máxima de descarga de 10kA.
- Fijación de los pilares mediante un dado de hormigón 20cm por debajo de la cota de pavimento, con ranura para conexión eléctrica, realizado in situ y cuatro pernos en J de M18 por columna.
- Instalación totalmente mecánica, sin soldaduras, mediante tornillería de acero inoxidable A4.
- Se incluye una luminaria lineal LED empotrada en dos travesaños.
- El elemento se suministra desmontado en cuatro componentes: pilares, jácenas, travesaños, cubiertas.
- Instrucciones de instalación y montaje, tornillería y pernos en J incluidos.
- No requiere mantenimiento funcional, salvo para conservar el color original de los emparrillados de madera y la limpieza periódica de las placas fotovoltaicas.
- Elemento calculado para terreno tipo II y viento de 29m/s, con suelo formado por arena suelta o húmeda de compacidad media (E0= 4800 kN/m2) y cimentación de hormigón HM-20.
- Ofrecemos adaptaciones para tipologías de terreno y condiciones climáticas más exigentes.
CE
RoHs
IP67
IK08
Clase III
- 4,8 kWp por módulo (310 Wp x 15 placas fotovoltaicas)
- STC (condiciones estándar de medida):
– 1000W/m² de irradiancia
– Distribución espectral AM 1,5
– Temperatura 25±2ºC
Tipología
